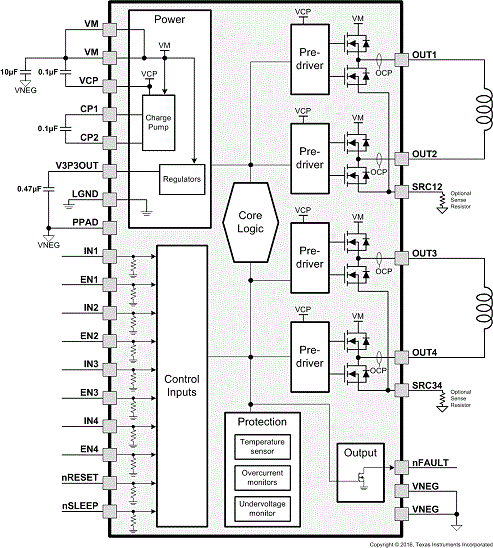

DRV8844 提供四个可独立控制的 1/2 H 桥启动器。 它可被用于驱动两个 DC 电机、一个步进电机、四个螺线管、或者其它负载。 针对每个通道的输出驱动器通道由在一个 1/2 H 桥配置中进行配置的 N 通道功率 MOSFET 组成。

DRV8844 在每个桥的通道上提供高达 2.5A 峰值电流或者 1.75A 均方根 (RMS) 输出电流（在 24V 和 25°C 时具有适当的印刷电路板 (PCB) 散热）。

提供单独控制每个 1/2 H 桥的独立输入。 为了与独立电源一起运行，逻辑输入和 nFAULT 输出以一个独立的悬空接地引脚为基准。

内部关断功能支持过流保护、短路保护、欠压锁定以及过温保护。

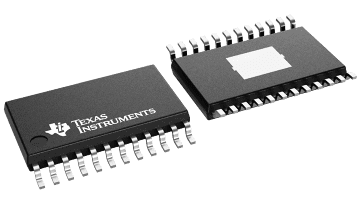

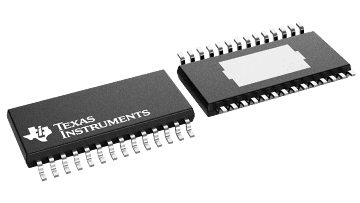

DRV8844 采用带有 PowerPAD 的 28 引脚散热型薄型小外形尺寸 (HTSSOP) 封装（环保型：符合 RoHS 标准且不含 Sb/Br）。
