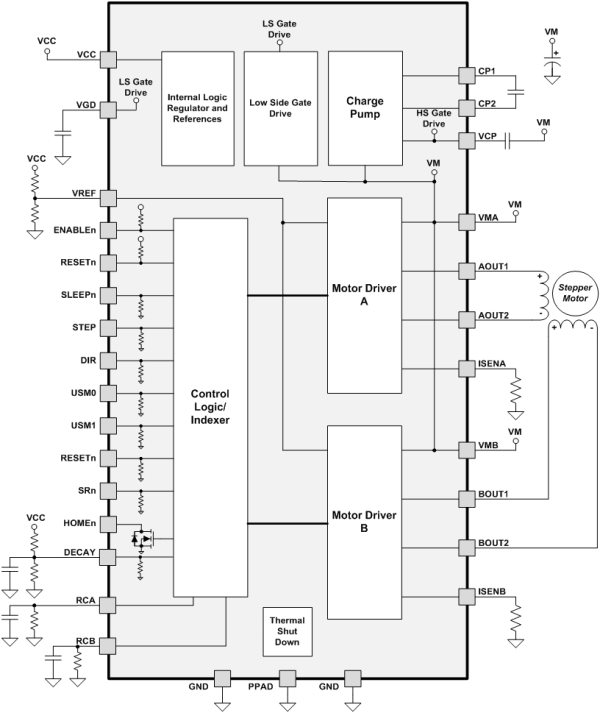

DRV8818 可为打印机、扫描仪以及其它自动化设备应用提供集成型电机驱动器解决方案。 此器件具有两个 H 桥驱动器以及步用于控制步进电机的微步进分度器逻辑。
每个输出驱动器块包含被配置为全 H 桥的 N 通道功率MOSFET 以驱动电机绕组。
一个简单的步进/方向接口可轻松连接到控制器电路。引脚支持按全步进、半步进、四分之一步进或八分之一步进 模式配置电机。衰退模式和脉宽调制(PWM) 关闭时间均可编程。
内部关断功能用于实现过流保护、短路保护、欠电压闭锁和过温保护。
DRV8818 采用PowerPAD™ 28 引脚带散热片的薄型小尺寸(HTSSOP) 封装，此封装具有PowerPAD™ （环境 友好：符合RoHS 标准且无铅/无卤素）
| Number of full bridges | 2 |
| Vs (min) (V) | 8 |
| Vs ABS (max) (V) | 35 |
| Full-scale current (A) | 2.5 |
| Peak output current (A) | 3.5 |
| RDS(ON) (HS + LS) (mΩ) | 370 |
| Sleep current (µA) | 3 |
| Control mode | STEP/DIR |
| Control interface | Hardware (GPIO) |
| Microstepping levels | 8 |
| Features | Current Regulation |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| HTSSOP (PWP) | 28 | 62.08 mm² 9.7 x 6.4 |
