TPS28225-Q1

TPS28225-Q1

正在供货

具有 4V UVLO、用于同步整流的汽车类 4A、27V 半桥栅极驱动器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

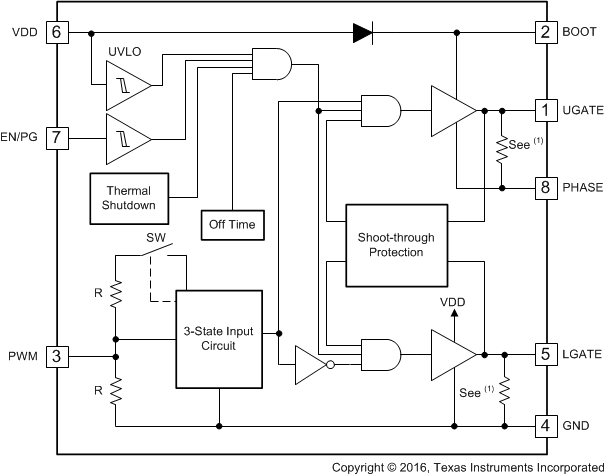

TPS28225-Q1 是一款高速驱动器,用于驱动具有自适应死区时间控制的 N 沟道互补驱动功率 MOSFET。此驱动器经过优化,适用于多种高电流、单相和多相直流/直流转换器。TPS28225-Q1 是一个提供高效率、小尺寸、低 EMI 发射的解决方案。

TPS28225-Q1 器件具有高性能特性,例如 8.8V 栅极驱动电压、14ns 自适应死区时间控制、14ns 广播延迟以及高电流(2A 拉电流和 4A 灌电流)驱动能力。较低栅极驱动器的0.4Ω阻抗保持功率MOSFET的栅极低于它的阈值并确保在dV/dt相位结点转换中不会产生击穿电压。由内部二极管充电的自举电容器支持在半桥配置中使用 N 沟道 MOSFET。

TPS28225-Q1 采用经济型 SOIC-8 封装和耐热增强型小尺寸 VSON 封装。此驱动器的额定工作温度范围为 –40°C 至 105°C,绝对最大结温为 150°C。

  • 符合汽车应用要求
  • 驱动两个具有 14ns 自适应死区时间的 N 沟道 MOSFET
  • 宽栅极驱动电压:4.5V 至 8.8V,在 7V 至 8V 时效率最高
  • 动力总成系统宽输入电压:3V 至 27V
  • 宽输入 PWM 信号:2V 至 13.2V 振幅
  • 能够以每相 ≥40A 的电流驱动 MOSFET
  • 高频运行:14ns 传播延迟和 10ns 上升或下降时间支持高达 2MHz 的 FSW
  • 能够传播 <30ns 的输入 PWM 脉冲
  • 低侧驱动器灌入导通电阻 (0.4Ω) 防止与 dV/dT 相关的击穿电流
  • 用于功率级关断的三态 PWM 输入
  • 通过同一引脚支持使能(输入)和电源正常(输出)信号来节省空间
  • 热关断
  • UVLO 保护
  • 内部自举二极管

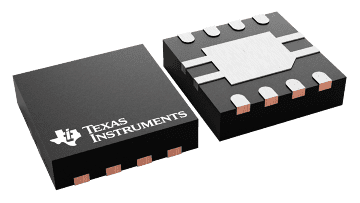

  • 经济型 SOIC-8 和热增强型 3mm × 3mm VSON-8 封装
  • 常见三态输入驱动器的高性能替代产品
Bus voltage (max) (V)27
Power switchMOSFET
Input VCC (min) (V)4.5
Input VCC (max) (V)8
Peak output current (A)6
Operating temperature range (°C)-40 to 105
Undervoltage lockout (typ) (V)3.5
RatingAutomotive
Propagation delay time (µs)0.014
Rise time (ns)10
Fall time (ns)10
Iq (mA)0.35
Negative voltage handling at HS pin (V)0
FeaturesSynchronous Rectification
Driver configurationSingle
SOIC (D)829.4 mm² 4.9 x 6
VSON (DRB)89 mm² 3 x 3
