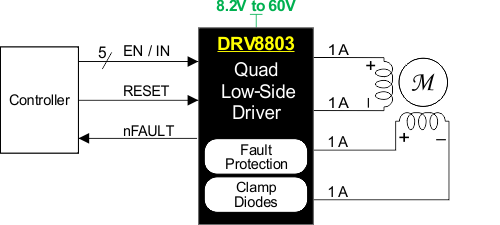

该 DRV8803 提供了一个具有过流保护的 4 通道低侧驱动器。它具有内置的用来钳制由电感负载生成的关闭瞬态的二极管，可被用于驱动单极步进电机、直流电机、继电器、螺线管、或者其它负载。

在小尺寸集成电路 (SOIC) (DW) 封装内，在 25°C时，DRV8803 每通道可提供高达 1.5A （一个通道接通）或者 800mA （所有通道接通）的持续输出电流。在散热型薄型小尺寸 (HTSSOP) (PWP) 封装内，在 25°C 且具有合适的 PCB 散热的时候，它每通道能够提供高达 2A （一个通道接通）或者 1A （四个通道接通）的持续输出电流。

该器件通过简单的并行接口来控制。

内置的关断功能可提供过流保护、短路保护、欠压闭锁和过热保护，具体故障由故障输出引脚来指示。

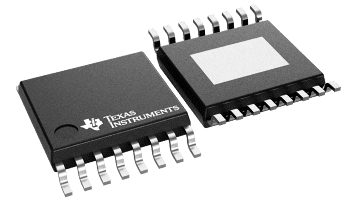

DRV8803 采用 20 引脚耐热增强型 SOIC 封装和 16 引脚 HTSSOP 封装（环境友好型：符合RoHS 标准且无锑/无溴）。
