DRV8833

正在供货

产品详情

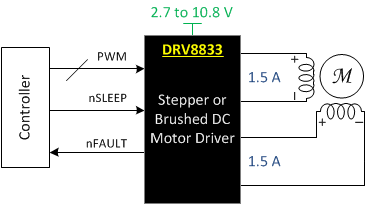

DRV8833器件为玩具、打印机及其他机电一体化应用提供了一款双桥电机驱动器解决方案。

该器件具有两个 H 桥驱动器，能够驱动两部直流刷式电机、一部双极步进电机、多个螺线管或其他感性负载。

每个 H 桥的输出驱动器模块由配置为 H 桥的 N 沟道功率 MOSFET 组成，用于驱动电机绕组。每个 H 桥均具备调节或限制绕组电流的电路。

该器件利用故障输出引脚实现内部关断功能，提供过流保护、短路保护、欠压锁定和过热保护。另外，还提供了一种低功耗休眠模式。

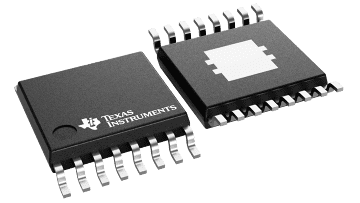

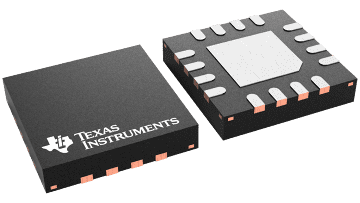

DRV8833 采用带有 PowerPAD16 引脚超薄型四方扁平无引线 (WQFN) 封装（环保型：符合 RoHS 标准且不含锑/溴）。

双路 H 桥电流控制电机驱动器
- 可以驱动两部直流电机或一部步进电机
- 低金属氧化物半导体场效应晶体管 (MOSFET) 导通电阻：高侧 (HS) + 低侧 (LS) 360mΩ
输出电流（V_M = 5V，25°C 时）
- 采用 PWP/RTY 封装：每条 H 桥的 RMS 电流为 1.5A，峰值电流为 2A
- 采用 PW 封装：每条 H 桥的 RMS 电流为 500mA，峰值电流为 2A
可以将输出并联，以实现
- 3A RMS 电流、4A 峰值电流（PWP 和 RTY 封装）
- 1A RMS 电流、4A 峰值电流（PW 封装）
宽电源电压范围：
2.7V 至 10.8V
PWM 绕组电流调节/电流限制
耐热增强型表面贴装封装

All trademarks are the property of their respective owners.

Number of full bridges	2
Vs (min) (V)	2.7
Vs ABS (max) (V)	11.8
Full-scale current (A)	1.5
Peak output current (A)	2
RDS(ON) (HS + LS) (mΩ)	360
Sleep current (µA)	1.6
Control mode	PWM
Control interface	Hardware (GPIO)
Features	Current Regulation
Rating	Catalog
Operating temperature range (°C)	-40 to 85
