DRV8843

正在供货

产品详情

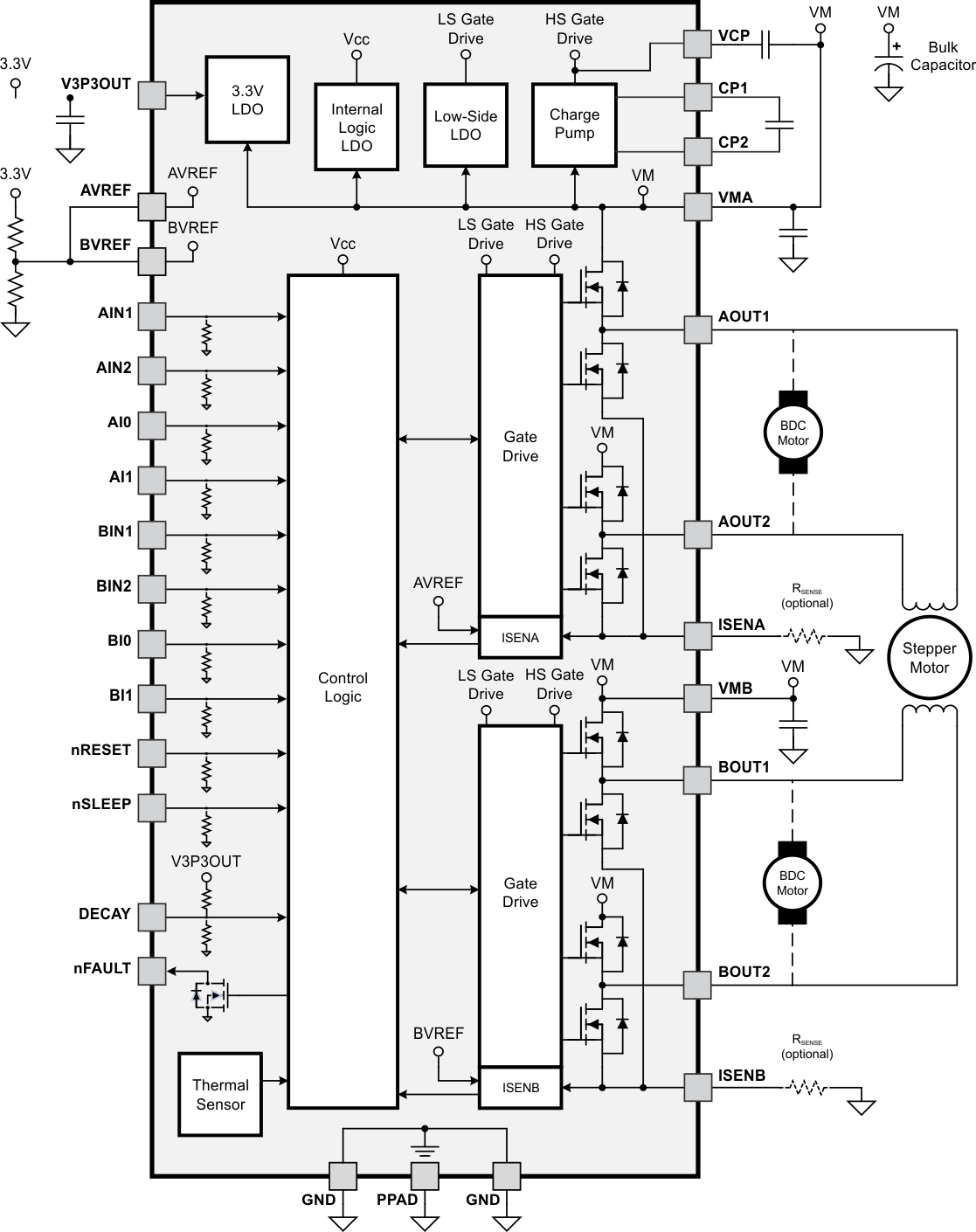

DRV8843 为打印机、扫描仪和其他自动设备应用提供集成的双路 H 桥电机驱动器解决方案。该器件可用于驱动一个或两个刷式直流电机、一个双极性步进电机或其它负载。通过一个简单的 PWM 接口即可轻松与控制器电路相连。

输出驱动器块包括配置为 H 桥的 N 沟道功率 MOSFET。DRV8843 可为每个 H 桥提供高达 2.5A 的峰值电流或 1.75A 的均方根 (RMS) 输出电流（在 24V 与
TA = 25°C 时提供适当散热功能）。

低功耗睡眠模式可将部分内部电路关断，以实现极低的静态电流和功耗。可使用一个专用的 nSLEEP 引脚来设定这个睡眠模式。

该器件内置以下保护功能：过热、过流和欠压。故障条件通过 nFAULT 引脚指示。

双路 H 桥电机驱动器
- 单通道/双通道刷式直流
- 步进
IN/IN 控制接口
可选固定频率电流调节
- 两位电流控制，支持多达四种电流水平
低 MOSFET 导通电阻
- 最大驱动电流为 2.5A（24V
  且 T_A = 25°C 时）
- 高侧与低侧 R_DS(ON) 共 400mΩ（24V 且 T_A = 25°C 时）
8.2V 至 45V 宽工作电源电压范围
低电流休眠模式
内置 3.3V 基准输出
耐热增强型表面贴装封装
保护特性
- 过流保护 (OCP)
- 热关断 (TSD)
- 欠压闭锁 (UVLO)
- 故障条件指示引脚 (nFAULT)

All trademarks are the property of their respective owners.

Number of full bridges	2
Vs (min) (V)	8.2
Vs ABS (max) (V)	47
Full-scale current (A)	2.5
Peak output current (A)	3
RDS(ON) (HS + LS) (mΩ)	400
Sleep current (µA)	10
Control mode	PWM
Control interface	Hardware (GPIO)
Microstepping levels	4
Features	Current Regulation
Rating	Catalog
Operating temperature range (°C)	-40 to 85

HTSSOP (PWP)

62.08 mm² 9.7 x 6.4
