DRV8801-Q1 包含全 H 桥驱动器，提供多用途电源驱动器解决方案。此器件能够驱动一个有刷直流电机或者步进电机的一个绕组，以及其它诸如螺线管等器件。通过一个简单的相位/使能接口即可轻松与控制器电路相连

输出级使用配置为 ½H 桥的 N 通道功率 MOSFET。DRV8801-Q1 能够提供高达 ±2.8A 的峰值输出电流和高达 38V 的工作电压。一个内部电荷泵可用来生成所需的栅极驱动电压。

低功耗睡眠模式可将部分内部电路关断，以实现极低的静态电流和功耗。可使用一个专用的 nSLEEP 引脚来设定这个睡眠模式。

提供的内部保护功能包括：欠压锁定、过流保护、电源短路保护、接地短路保护、过热警告和过热关断。过流（包括接地短路和电源短路）和过热故障条件由 nFAULT 引脚指示。

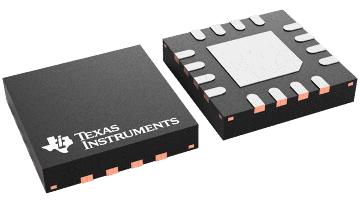

DRV8801-Q1 采用 16 引脚 QFN 封装，具有外露散热焊盘，可以更好地散热。
