DRV8824 可为打印机、扫描仪以及其他自动化设备应用提供集成型电机驱动器解决方案。此器件具有两个 H 桥驱动器和一个微步进分度器，并且专门用来驱动一个双极步进电机。输出驱动器块包含被配置为全 H 桥的 N 沟道功率 MOSFET，以驱动电机绕组。DRV8824 能够从每个输出驱动高达 1.6A 的电流（在 24V 和 25°C 下，具有适当的散热）。

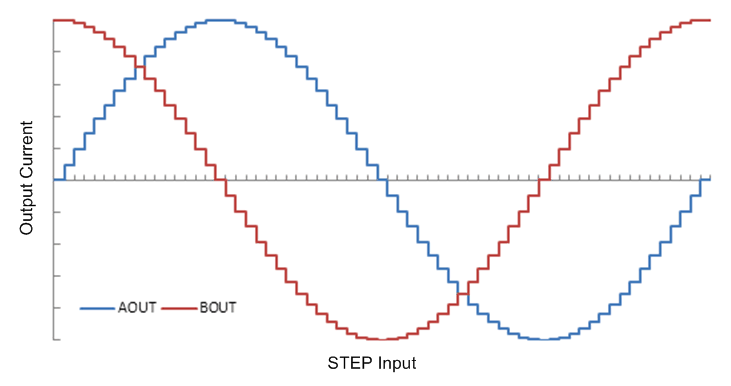

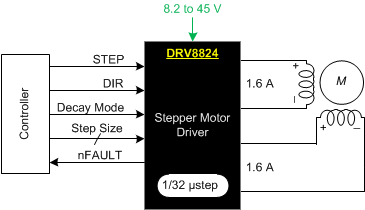

一个简单的步进/方向接口可轻松连接到控制器电路。模式引脚可实现全步进到 1/32 步进模式的电机配置。可以配置衰减模式以便可以使用慢速衰减、快速衰减或混合衰减。低功耗睡眠模式可将部分内部电路关断，从而实现极低的静态电流和功耗。这种睡眠模式可通过专用的 nSLEEP 引脚来设定。
为过流、短路、欠压锁定和过温提供内部关断功能。通过 nFAULT 引脚指示故障情况。
| Number of full bridges | 2 |
| Vs (min) (V) | 8.2 |
| Vs ABS (max) (V) | 47 |
| Full-scale current (A) | 1.6 |
| Peak output current (A) | 1.8 |
| RDS(ON) (HS + LS) (mΩ) | 1280 |
| Sleep current (µA) | 10 |
| Control mode | STEP/DIR |
| Control interface | Hardware (GPIO) |
| Microstepping levels | 32 |
| Features | Current Regulation |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

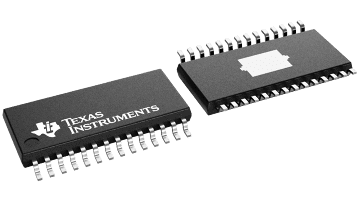

| HTSSOP (PWP) | 28 | 62.08 mm² 9.7 x 6.4 |

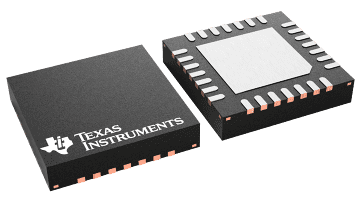

| VQFN (RHD) | 28 | 25 mm² 5 x 5 |
