UCC2732x-Q1 系列高速驱动器在业界通用引脚排列中提供 9A 峰值驱动电流。这些驱动器可以为由于高 dV/dt 转换而需要极端米勒电流的系统驱动较大的 MOSFET。这样无需额外的外部电路，并且可以替换多个元件，以减少空间，降低设计复杂性和组装成本。提供两种标准逻辑选项：反相 (UCC27321-Q1) 和同相 (UCC27322-Q1)。

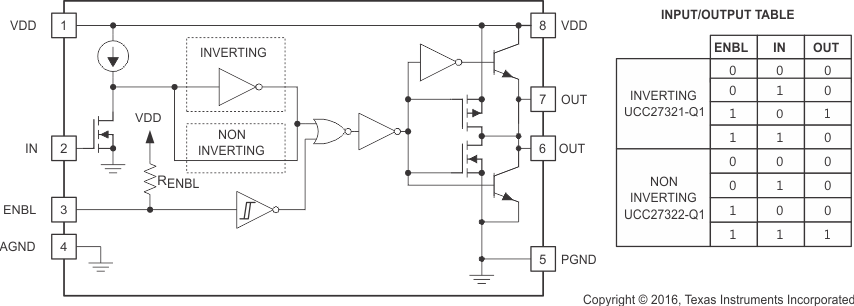

通过使用能够更大限度减少击穿电流的设计，这些器件的输出可以在 MOSFET 开关切换期间，在米勒平坦区域最需要的地方提供高栅极驱动电流。独特的混合输出级并联双极和 MOSFET 晶体管 (TrueDrive)，可在低电源电压下高效输送电流。通过此驱动架构，UCC2732x-Q1 可用于业界通用 6A、9A 和许多 12A 驱动器应用。还包括闩锁和 ESD 保护电路。最后，UCC2732x-Q1 提供了使能 (ENBL) 功能，以更好地控制驱动器应用的运行。ENBL 在引脚 3 上实现，该引脚之前在业界通用引脚排列中未使用。该引脚内部上拉至 VDD 电源以实现高电平有效逻辑运行，并且可保持断开连接状态以实现标准运行。
除了 8 引脚 SOIC (D) 封装产品外，UCC2732x-Q1 还采用热增强型微型 8 引脚 MSOP-PowerPAD (DGN) 封装。PowerPAD 封装大幅降低了热阻，从而扩大了工作温度范围并提高了长期可靠性。
| Number of channels | 1 |
| Power switch | IGBT, MOSFET |
| Peak output current (A) | 9 |
| Input VCC (min) (V) | 4 |
| Input VCC (max) (V) | 15 |
| Features | Enable pin |
| Operating temperature range (°C) | -40 to 125 |
| Rise time (ns) | 20 |
| Fall time (ns) | 20 |
| Propagation delay time (µs) | 0.025 |
| Input threshold | CMOS, TTL |
| Channel input logic | Inverting |
| Input negative voltage (V) | 0 |
| Rating | Automotive |
| Driver configuration | Single |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
