UCC27424-Q1

UCC27424-Q1

正在供货

具有使能功能的汽车类 4A/4A 双通道栅极驱动器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

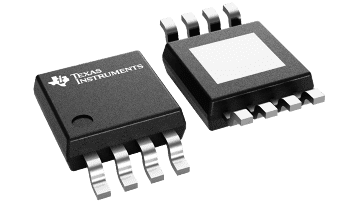

UCC2742x-Q1 系列器件是高速双路 MOSFET 驱动器,可向容性负载提供较大的峰值电流。提供两种标准逻辑选项:双反相驱动器和双同相驱动器。它们采用标准 8 引脚 SOIC (D) 封装。热增强型 8 引脚 PowerPAD 封装 MSOP 封装 (DGN) 大大降低了热阻以改善长期可靠性。

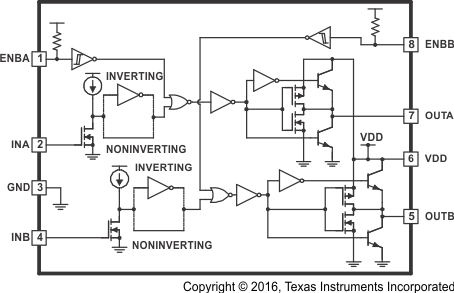

通过使用本身能够更大限度减少击穿电流的设计,这些驱动器可在 MOSFET 开关切换期间,在米勒平坦区域提供最需要的 4A 电流。独特的双极和 MOSFET 混合输出级并联,可在低电源电压下实现高效的拉电流和灌电流。

UCC2742x-Q1 提供使能 (ENBL) 功能,以更好地控制驱动器应用的运行。在引脚 1 和 8 上实现了 ENBA 和 ENBB,之前这些引脚在业界通用引脚排列中未使用。它们内部上拉至 V DD 电源以实现高电平有效逻辑运行,并且可保持断开连接状态以实现标准运行。

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性:
    • 器件温度等级 1:–40°C 至 +125℃ 环境工作温度范围
    • 器件 HBM ESD 分类等级 2
    • 器件 CDM ESD 分类等级 C6
  • 业界通用引脚排列
  • 每个驱动器的使能功能
  • 高电流驱动能力:±4A
  • 独特的双极和 CMOS 真正驱动输出级在 MOSFET 米勒阈值提供高电流
  • 与 TTL 和 CMOS 兼容的与电源电压无关的输入
  • 1.8nF 负载时的上升时间和下降时间典型值分别为 20ns 和 15ns
  • 输入下降和上升时的典型传播延迟时间分别为 25ns 和 35ns
  • 4V 至 15V 电源电压
  • 可以并联双输出以获得更高的驱动电流
  • 采用热增强型 MSOP PowerPAD™ 封装
  • 额定温度为 -40°C 至 +125°C
Number of channels2
Power switchIGBT, MOSFET
Peak output current (A)4
Input VCC (min) (V)4
Input VCC (max) (V)15
FeaturesEnable pin
Operating temperature range (°C)-40 to 125
Fall time (ns)15
Input thresholdCMOS, TTL
Channel input logicNon-Inverting
Input negative voltage (V)0
RatingAutomotive
Driver configurationNon-Inverting
HVSSOP (DGN)814.7 mm² 3 x 4.9
SOIC (D)829.4 mm² 4.9 x 6
