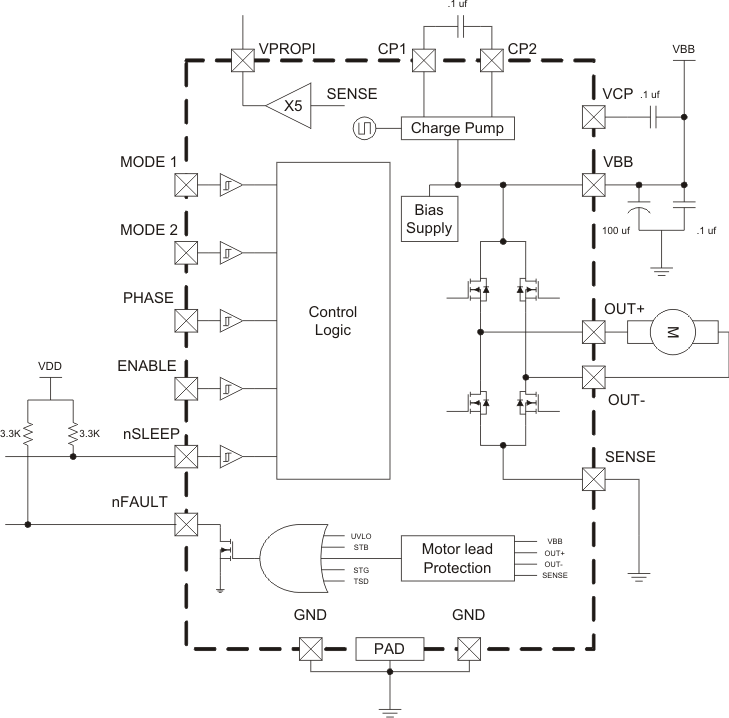

DRV880x 提供具有各种功能的电机驱动器解决方案。该器件包含一个全 H 桥，可用于驱动有刷直流电机、步进电机的一个绕组或其他器件，例如电磁阀。通过一个简单的相位/使能接口即可轻松与控制器电路相连。
输出级使用配置为 H 桥的 N 通道功率 MOSFET。DRV880x 能够提供高达 ±2.8A 的峰值输出电流和高达 36V 的工作电压。一个内部电荷泵可用来生成所需的栅极驱动电压。
低功耗睡眠模式可将内部电路关断，实现超低的静态电流消耗。这种睡眠模式可通过专用的 nSLEEP 引脚来设定。
提供的内部保护功能包括：欠压、电荷泵故障、电源短路、接地短路以及过热保护。通过 nFAULT 引脚指示故障情况。
DRV880x 采用 16 引脚 WQFN 封装，带有 PowerPAD™（环保：RoHS，无锑/溴）。
| Number of full bridges | 1 |
| Vs (min) (V) | 8 |
| Vs ABS (max) (V) | 40 |
| Peak output current (A) | 3 |
| RDS(ON) (HS + LS) (mΩ) | 830 |
| Sleep current (µA) | 10 |
| Control mode | PH/EN |
| Control interface | Hardware (GPIO) |
| Features | Current sense Amplifier |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

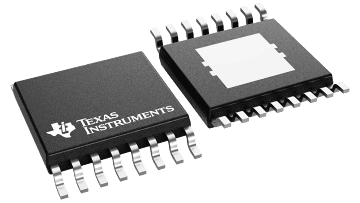

| HTSSOP (PWP) | 16 | 32 mm² 5 x 6.4 |

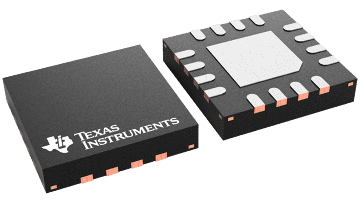

| WQFN (RTY) | 16 | 16 mm² 4 x 4 |
