UCD7100 器件是数字控制兼容型 UCD7K 系列驱动器，适用于使用数字控制技术、需要快速提供本地峰值电流限制保护的应用。

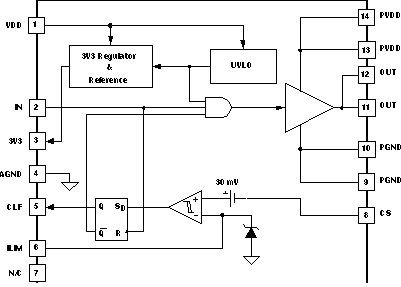

UCD7100 是一款 ±4A 低侧高电流 MOSFET 栅极驱动器，支持 UCD9110 或 UCD9501 等数字电源控制器连接单端拓扑的功率级。它可提供逐周期电流限制功能，具有可编程阈值以及可由主机控制器监测的数字输出电流限制标志。借助 25ns 快速逐周期电流限制保护功能，万一出现数字系统无法及时应对故障的情况，驱动器就可以关闭功率级。
| Number of channels | 1 |
| Power switch | IGBT, MOSFET |
| Peak output current (A) | 4 |
| Input VCC (min) (V) | 4.25 |
| Input VCC (max) (V) | 14.5 |
| Features | Digital output alerts MCU when current limit is reached, Integrated programmable current sense |
| Operating temperature range (°C) | -40 to 105 |
| Rise time (ns) | 10 |
| Fall time (ns) | 10 |
| Propagation delay time (µs) | 0.02 |
| Input threshold | CMOS, TTL |
| Channel input logic | TTL |
| Input negative voltage (V) | -0.3 |
| Rating | Catalog |
| Undervoltage lockout (typ) (V) | 4.5 |
| Driver configuration | Single, Uncommitted Non-Inverting |

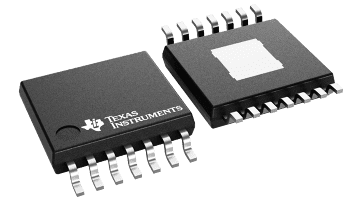

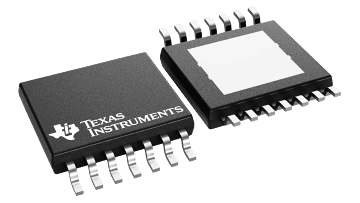

| HTSSOP (PWP) | 14 | 32 mm² 5 x 6.4 |
