UCC27425

UCC27425

正在供货

具有使能功能和反相/同相输入的 4A/4A 双通道栅极驱动器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

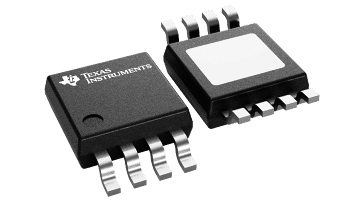

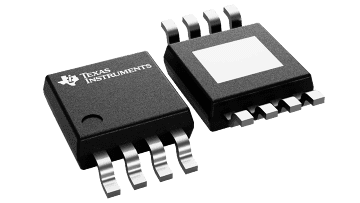

UCC2742x 系列高速双路 MOSFET 驱动器可向容性负载提供大峰值电流。该器件提供了 3 个标准逻辑选项的组合:双路反相、双路同相以及一路反相和一路同相。热增强型 8 引脚 PowerPAD™ MSOP 封装 (DGN) 大大降低了热阻以改善长期可靠性。它还采用标准 SOIC-8 (D) 或 PDIP-8 (P) 封装。

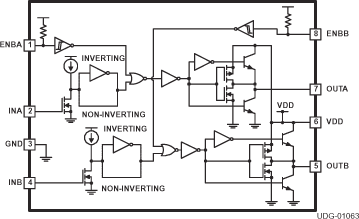

通过使用本身能够尽可能减少击穿电流的设计,这些驱动器可在 MOSFET 开关切换期间,在米勒平坦区域提供最需要的 4A 电流。独特的双极和 MOSFET 混合输出级并联,可在低电源电压下实现高效的拉电流和灌电流。

UCC2742x 提供使能 (ENB) 功能,以更好地控制驱动器应用的运行。在引脚 1 和 8 上实现了 ENBA 和 ENBB,之前这些引脚在业界通用引脚排列中未使用。它们内部上拉至 V DD 电源以实现高电平有效逻辑运行,并且可保持断开连接状态以实现标准运行。

  • 行业标准引脚
  • 每个驱动器的使能功能
  • 高电流驱动能力:±4A
  • 独特的双极和 CMOS 真正驱动输出级可在 MOSFET 米勒阈值下提供高电流
  • 与电源电压无关的 TTL/CMOS 兼容输入
  • 1.8nF 负载时的上升时间和下降时间典型值分别为 20ns 和 15ns
  • 输入下降和上升时的典型传播延迟时间分别为 25ns 和 35ns
  • 4V 至 15V 电源电压
  • 可以并联双输出以获得更高的驱动电流
  • 采用热增强型 MSOP PowerPAD™ 封装
  • 额定温度为 -40°C 至 125°C
Number of channels2
Power switchIGBT, MOSFET
Peak output current (A)4
Input VCC (min) (V)4
Input VCC (max) (V)15
FeaturesEnable pin
Operating temperature range (°C)-40 to 105
Rise time (ns)20
Fall time (ns)15
Propagation delay time (µs)0.025
Input thresholdCMOS, TTL
Channel input logicInverting, Non-Inverting
Input negative voltage (V)0
RatingCatalog
Driver configurationInverting, Non-Inverting
HVSSOP (DGN)814.7 mm² 3 x 4.9
PDIP (P)892.5083 mm² 9.81 x 9.43
SOIC (D)829.4 mm² 4.9 x 6
