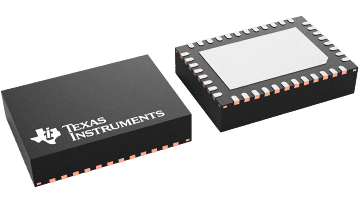

TPS546B24S 是一款高度集成的非隔离式直流/直流转换器，它通过添加制造商特定的 PMBus 命令以及扩展写保护和密钥，在 TPS546B24A 的基础上进行了扩展。与标准写保护命令相比，此功能能够以更高的分辨率限制写入功能，从而提高了安全性，有助于防止恶意访问 PMBus。 TPS546B24S 具有较高的工作频率和 20A 的电流输出，并采用 7mm × 5mm 封装。可将两个、三个和四个 TPS546B24S 器件互连，在单个输出上提供最高 80A 的电流。该器件可通过 VDD5 引脚，利用 5V 的外部电源对内部的 5V LDO 进行过驱动，从而提高效率并降低转换器的功耗。

TPS546B24S 使用专有的固定频率电流模式控制，具有输入前馈和可选的内部补偿元件，可在各种输出电容下更大限度减小尺寸和提高稳定性。

PMBus 接口具有 1MHz 时钟支持，为转换器配置提供了便捷且标准化的数字接口，并且实现了对输出电压、输出电流和内部裸片温度等关键参数的监控。对故障状况的响应可设置为重新启动、锁存或忽略，具体取决于系统要求。堆叠器件之间的反向通道通信使得所有 TPS546B24S 转换器能够为单个输出轨供电，共享一个地址，从而简化系统软件/固件设计。也可通过 BOM 选择在不进行 PMBus 通信的情况下，配置输出电压、开关频率、软启动时间和过流故障限制等关键参数，以支持无程序加电。
