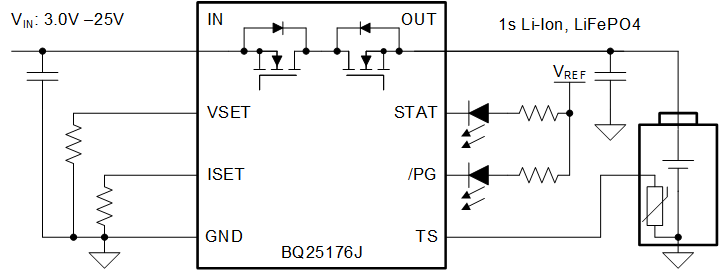

BQ25176J 是一款集成式 800mA 线性充电器，适用于面向空间受限便携式应用的单节锂离子、锂聚合物和磷酸铁锂 电池。 该器件具有为电池充电的单电源输出。只要安全计时器期间内平均系统负载不会妨碍电池充满电，系统负载可以与电池并联。当系统负载与电池并联时，充电电流会由系统和电池共享。

该器件分 四个阶段为锂离子/锂聚合物电池充电： 涓流充电阶段，用于使电池电压达到 V BAT_SHORT；预充电阶段，用于恢复完全放电的电池；恒流快速充电阶段，用于使电池获得大部分电量；以及电压调节阶段，用于使电池电量充满。

在所有充电阶段，内部控制环路都会监控 IC 结温，当其超过内部温度阈值 T REG 时，它会减小充电电流。

充电器功率级和充电电流检测功能均完全集成。该充电器具有高精度电流和电压调节环路功能、充电状态显示和自动充电终止功能。充电电压和快速充电电流可通过外部电阻编程设定。预充电和终止电流阈值由快速充电电流设置决定。
