TPS7H2140-SEP

正在供货

产品详情

TPS7H2140-SEP 器件是一款集成四个 160mΩ NMOS 功率 FET 且受到全方位保护的四通道智能高侧开关。

该器件具有丰富的诊断功能以及高精度电流检测功能，能够对负载实施智能控制。

该器件可从外部调节电流限值以限制浪涌或过载电流，从而提升整个系统的可靠性。

提供供应商项目图， VID V62/23610
电离辐射总剂量 (TID) 为 30krad(Si)
- 辐射批次验收测试 (RLAT)： 20krad(Si)
确定了单粒子效应 (SEE)
- 单粒子锁定 (SEL)、单粒子烧毁 (SEB) 和单粒子栅穿 (SEGR) 对于线性能量传递 (LET) 的抗扰度为 43MeV-cm 2/mg
- 单粒子瞬变 (SET) 和单粒子功能中断 (SEFI) 对于有效线性能量传递 (LET) 的额定抗扰度为 43MeV-cm 2/mg
具有丰富诊断功能和电流检测模拟输出的四通道 160mΩ 电子保险丝
宽工作电压范围：4.5V 至 32V
低于 500nA 的超低待机电流
高精度电流检测：当 I LOAD ≥ 25mA 时为 ±15%
可通过外部电阻器 (R CL) 调节电流限制，且当 I LOAD ≥ 500mA 时精度为 ±15%
保护
- 通过限制电流实现 GND 短路保护（内部或外部）
- 具有锁闭选项的热关断以及热调节
- 压摆率经过优化的电感负载负电压钳位
- 接地失效保护和掉电保护
诊断
- 过流和接地短路检测
- 开路负载和电源短路检测
- 用于实现快速中断的全局故障报告

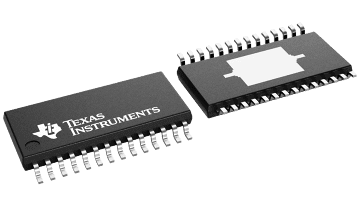

28 引脚热增强型 PWP 封装
增强型航天塑料 (SEP)
可用于军用温度范围（-55°C 至 125°C）

FET	Internal
Ron (typ) (mΩ)	160
Vin (min) (V)	4.5
Vin (max) (V)	32
Current limit (min) (A)	0.25
Current limit (max) (A)	7
Overcurrent response	Circuit breaker, Current limiting
Fault response	Auto-retry
Soft start	Fixed
Features	Current monitoring, Thermal shutdown, Under voltage lock out
TI functional safety category	Functional Safety-Capable
Rating	Space
Device type	eFuses and hot swap controllers
Operating temperature range (°C)	-55 to 125

HTSSOP (PWP)

62.08 mm² 9.7 x 6.4
