BQ25628E是适用于单节锂离子电池和锂聚合物电池的高度集成型 2A 开关模式电池充电管理和系统电源路径管理器件。该解决方案在系统和电池之间高度集成了内置电流检测、环路补偿、输入反向阻断 FET（RBFET，Q1）、高侧开关 FET（HSFET，Q2）、低侧开关 FET（LSFET，Q3）以及电池 FET（BATFET，Q4）。该器件使用窄范围 VDC 电源路径管理，将系统电压调节至稍高于电池电压的水平，但是不会下降至低于可配置的最小系统电压。低阻抗电源路径提高了开关模式的工作效率、缩短了电池充电时间，并延长了放电阶段的电池寿命，而且 0.15µA 的超低运输模式电流延长了电池的货架期。具有充电和系统设置的 I 2C 串行接口使得 BQ25628E成为真正灵活的解决方案。

BQ25628E 具有用于设置默认输入电流限值的 ILIM 引脚和用于控制热敏电阻偏置的 TS_BIAS 引脚。

电源路径管理将系统电压调节至稍高于电池电压的水平，但是不会下降至可编程最小系统电压以下。借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。当达到输入电流限值或输入电压限值时，电源路径管理系统会自动减小充电电流。随着系统负载持续增加，电池开始放电，直到满足系统电源需求。该补充模式可防止输入源过载。

BQ25628E 无需主机控制即可启动并完成一个充电周期。它通过检测电池电压，在四个不同阶段为电池充电：涓流充电、预充电、恒定电流 (CC) 充电和恒定电压 (CV) 充电。在充电周期的末尾，当充电电流低于预设阈值并且电池电压高于再充电阈值时，充电器自动终止。所有 TS 引脚温度区域均支持端接。

BQ25628E 提供针对电池充电和系统运行的多种安全特性，其中包括电池负温度系数热敏电阻监视、充电安全性计时器以及过压和过流保护。当结温超过可编程的阈值时，热调节会减小充电电流。STAT 输出报告充电状态和任何故障状况。其他安全特性包括针对充电模式的电池温度感应、热关断以及输入 UVLO 和过压保护。当发生故障或状态改变时， INT 输出会通知主机。

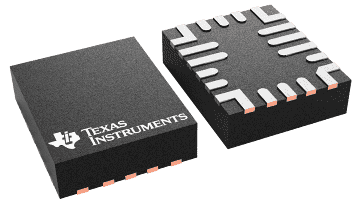

BQ25628E 采用 18 引脚 2.5mm × 3.0mm WQFN 封装。
