TPS35-Q1

正在供货

产品详情

TPS35-Q1 是一款超低功耗（典型值为 250nA）器件，可提供具有可编程超时看门狗计时器的精密电压监控器。 TPS35-Q1 支持用于欠压监控的宽阈值电平，在额定温度范围内的精度为 1.2%。

TPS35-Q1 可提供具有多种功能的高精度超时看门狗计时器，广泛适用于各种应用。该超时看门狗计时器可以进行出厂编程或由用户使用外部电容器进行编程。计时器值可以使用逻辑引脚的组合来动态更改。看门狗还提供独特的功能，例如启用/禁用、启动延迟、独立的 WDO 引脚选项。

RESET 或 WDO 延迟可设定为出厂编程的默认延迟设置或通过外部电容器进行编程。该器件还提供锁存输出操作，监控器或看门狗故障清除之前会锁存输出。

TPS35-Q1 提供了 TPS3851-Q1 器件系列的性能升级替代产品。 TPS35-Q1 采用小型 8 引脚 SOT-23 封装。

具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：-40°C 至 125°C的环境工作温度范围
出厂编程或用户可编程的看门狗超时
- ±10% 精确计时器（最大值）
- 出厂编程：1 毫秒至 100 秒
出厂编程或用户可编程的复位延迟
- ±10% 精确计时器（最大值）
- 出厂编程选项：2 毫秒至 10 秒
输入电压范围：V DD = 1.04 V 至 6.0 V
固定阈值电压 (V IT-)：1.05 V 至 5.4 V
- 步长为 50mV 的阈值电压
- 1.2% 电压阈值精度（最大值）
- 内置迟滞 (V HYS)：5%（典型值）
超低电源电流：I DD = 250nA（典型值）
开漏、推挽；低电平有效输出
各种可编程选项：
- 看门狗启用/禁用
- 看门狗启动延迟：无延迟至 10 秒
- 动态计时器扩展：1X 至 256X
- 锁存输出选项
MR 功能支持

Number of supplies monitored	1
Threshold voltage 1 (typ) (V)	2.9, 4.3, Programmable & Fixed
Features	Manual reset capable, Reset time delay, Undervoltage monitor only, Watchdog disable, Watchdog timer
Iq (typ) (mA)	0.00025
Output driver type/reset output	Active-low, Open-drain
Supply voltage (min) (V)	0.7
Supply voltage (max) (V)	6
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Watchdog timer WDI (s)	Programmable
Operating temperature range (°C)	-40 to 125

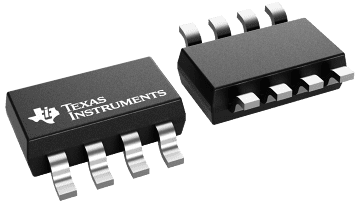

SOT-23-THN (DDF)

8.12 mm² 2.9 x 2.8
