TLC69661-Q1

正在供货

产品详情

TLC696x1-Q1 是一款 16 通道恒定电流阱驱动器。每个器件都集成了 16 个具有 SRAM（用于存储亮度）的恒定电流阱。该器件在菊花链拓扑中通过两线制串行接口相互连接，支持多达 1024 个器件，可用于 16,000 个局部调光区域。

为了优化系统效率，该器件配备了自适应余量电压控制方案，以直接控制直流/直流。为了简化系统布局，只需将串行链中最后一个器件的 FB 引脚连接到直流/直流。该器件还集成了超低亮度更新延迟、插黑和 VRR 特性，以提高显示质量。

TLC696x1-Q1 有三个错误标志：用于诊断的 LED 开路检测 (LOD)、LED 短路检测 (LSD) 和热关断检测 (TSD)。该器件实现了两个回读选项（包括 UART/INT 和 SOUT/CLK_O），可通过寄存器进行编程。

符合面向汽车应用的 AEC-Q100 标准：
- 器件温度等级 1：–40°C 至 +125°C，T A
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
功能安全型：
- 可提供用于功能安全系统设计的文档
工作电压 V CC 范围：3V 至 5.5V
16 个高精度恒定电流阱：
- 最大输出电流/电压：
  - 30mA/20V：TLC69601-Q1
  - 60mA/20V：TLC69611-Q1
  - 30mA/50V：TLC69651-Q1
  - 60mA/50V：TLC69661-Q1
- 器件间误差：±2%（典型值）
- 通道间误差：±2%（典型值）
灵活的调光控制：
- 全局 8 位最大电流 (MC) 设置
- 亮度分辨率：高达 15 位
- PWM/混合控制模式
高速菊花链接口：
- I/O 电压兼容：1.8 V/3.3 V
- 数据传输速率：高达 20MHz
高系统效率：
- 自适应余量电压控制 (AHVC)
- 超低器件功耗：
  - 待机模式：I CC ≤ 200µA
  - 正常模式：I CC ≤ 3.5mA
EMI 增强：
- 可编程接口驱动能力
- 集成四相相移方案
诊断：
- 每个区域的 LED 开路/短路检测
- 器件热关断检测
- 报告界面选项：
  - UART 和中断引脚 (INT)
  - 两线制输出：CLK_O 和 SOUT

Number of channels	16
Rating	Automotive
Operating temperature range (°C)	-40 to 125
Vin (min) (V)	3
Vin (max) (V)	5.5
Features	Hybrid Dimming/Phase Shift, LED Open Detection, LED Short Detection, Local dimming, Serial interface

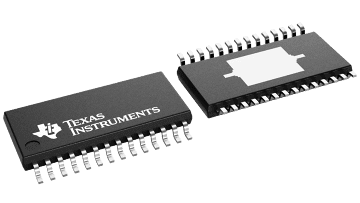

HTSSOP (PWP)	28	62.08 mm² 9.7 x 6.4

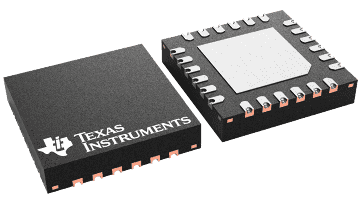

WQFN (RTW)	24	16 mm² 4 x 4
