TPS7H1111-SEP

正在供货

产品详情

TPS7H1111 是一款超低噪声、高 PSRR、低压降线性稳压器 (LDO)，针对为航天环境中的射频 (RF) 器件供电进行了优化。它能够在 0.85V 至 7V 输入范围内提供高达 1.5A 的电流，并由 2.2V 至 14V 的辅助电源供电。

该器件具有高性能，可抑制电源产生的相位噪声和时钟抖动，因此它非常适合为高性能 ADC、DAC、VCO、PLL、串行器/解串器和卫星中的其他射频元件供电。对于需要低电压运行的数字负载（如 FPGA 和 DSP），超高的精度和出色的瞬态性能可确保实现出色的系统性能。

QML 型号 5962R21203 提供了标准微电路图 (SMD)。-SEP 型号 V62/23602 提供了供应商项目图 (VID)。

电离辐射总剂量 (TID) 特征值
- 耐辐射加固保障 (RHA) 为 100krad(Si) 或 50krad(Si)
单粒子效应 (SEE) 特性
- 单粒子锁定 (SEL)、单粒子烧毁 (SEB) 和单粒子栅穿 (SEGR) 对于线性能量传递 (LET) 的抗扰度高达 75MeV-cm 2/mg
- 单粒子功能中断 (SEFI) 和单粒子瞬变 (SET) 对于 LET 的额定值高达 75MeV-cm 2/mg
超低噪声 (10Hz – 100kHz)：
- 1.71µV RMS（典型值）
高电源抑制比，PSRR（典型值）：
- 1kHz 时为 109dB
- 100kHz 时为 71dB
- 在 1MHz 时为 66dB
输入电压范围：0.85 V 至 7 V
2.2V 至 14V 的辅助电源，可更大限度降低功率耗散
输出电压低至 0.4 V
高达 1.5A 输出电流
在线路和负载范围内出色的输出精度：
- 整个温度范围内 -1.3% 至 +1.2%
- 25°C 时为 –0.7% 至 +0.9%
低压降：1.5A 时为 215mV（典型值）
可编程软启动控制 (SS_SET)
开漏电源正常状态 (PG) 指示器
可配置电源正常阈值 (FB_PG)
带有外部补偿 STAB 引脚的外露控制环路
具有可配置行为的内部电流限制
电流共享，支持高达 2.9A 的运行电流
军用级温度范围（–55°C 至 125°C）

Output options	Adjustable Output
Iout (max) (A)	1.5
Vin (max) (V)	7
Vin (min) (V)	0.85
Vout (max) (V)	5.5
Vout (min) (V)	0.4
Noise (µVrms)	1.7
Iq (typ) (mA)	19
Thermal resistance θJA (°C/W)	24
Rating	Space
Load capacitance (min) (µF)	132
Regulated outputs (#)	1
Features	Enable, Power good, Soft start
Accuracy (%)	1.3
PSRR at 100 KHz (dB)	71
Dropout voltage (Vdo) (typ) (mV)	215
Operating temperature range (°C)	-55 to 125
Radiation, SEL (MeV·cm2/mg)	43
Radiation, TID (typ) (krad)	50

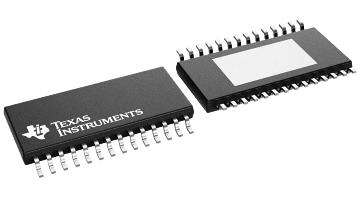

HTSSOP (PWP)

62.08 mm² 9.7 x 6.4
