TPS62843

正在供货

产品详情

TPS62843 是一款高效降压转换器，具有典型值为 275nA 的超低工作静态电流。该器件在禁用状态时具有 4nA（典型值）关断电流。

此器件采用 DCS-Control 技术，具有射频友好型低输出电压纹波，可以为无线电提供电源。

此器件采用 1.5MHz 的典型开关频率，可在低至 100µA 负载电流及以下的轻负载条件下提供高效率。

通过将一个电阻器连接到 VSET 引脚，可选择 3 x 18 种预定义的输出电压，因此只需很少的无源器件即可将该系列器件用于各种应用。

输入电压范围为 1.8V 至 5.5V
0.4V 至 3.6V 输出电压范围
275nA 静态电流（典型值）
输出电流为 600mA
1% 的输出电压精度
关断电流典型值为 4nA
输出放电
通过单个电阻器实现 VSET 引脚可选输出电压
- TPS628436：0.4V 至 0.8V
- TPS628437：0.8V 至 1.8V
- TPS628438：1.8V 至 3.6V
针对小型无源器件进行了优化
- 1µH 电感器
- 低至 4.7µF C OUT
高电源抑制比(PSRR)（高达 83dB）
在省电模式下具有低输出电压纹波
射频友好型快速瞬态 DCS-Control
自动转换至无纹波 100% 模式
支持 0603 电感器和 0402 电感器
0.84mm² 尺寸的微型 6 引脚 0.35mm 间距 WCSP 封装
采用 WCSP 封装，与 TPS6280x 系列 (1A) 引脚对引脚兼容
采用 1.60mm × 1.60mm SOT563 封装

Vin (min) (V)	1.8
Vin (max) (V)	5.5
Vout (min) (V)	0.4
Vout (max) (V)	3.6
Iout (max) (A)	0.6
Iq (typ) (mA)	0.000275
Switching frequency (min) (kHz)	1500
Switching frequency (max) (kHz)	1500
Features	Enable, Light Load Efficiency, Output discharge, Over Current Protection, Soft Start Fixed, Synchronous Rectification, UVLO fixed, VID Interface
Operating temperature range (°C)	-40 to 125
Rating	Catalog
Regulated outputs (#)	1
Control mode	DCS-Control
Duty cycle (max) (%)	100
Type	Converter

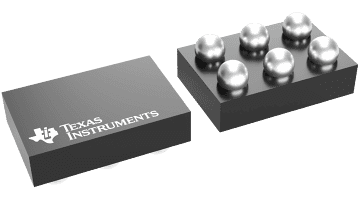

DSBGA (YKA)

0.735 mm² 1.05 x 0.7
