是一款 16 通道恒定电流阱驱动器。每个器件都集成了 16 个具有 SRAM（用于存储亮度）的恒定电流阱。该器件在菊花链拓扑中通过两线制串行接口相互连接，支持多达 1024 个器件，可用于 16,000 个局部调光区域。
为了优化系统效率，该器件配备了自适应余量电压控制方案，以直接控制直流/直流。为了简化系统布局，只需将串行链中最后一个器件的 FB 引脚连接到直流/直流。该器件还集成了超低亮度更新延迟、插黑和 VRR 特性，以提高显示质量。
TLC696x1 有三个错误标志：用于诊断的 LED 开路检测 (LOD)、LED 短路检测 (LSD) 和热关断检测 (TSD)。该器件实现了两个回读选项（包括 UART/INT 和 SOUT/CLK_O），可通过寄存器进行编程。
| Number of channels | 16 |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 5.5 |
| LED current per channel (mA) | 60 |
| Features | Hybrid Dimming/Phase Shift, LED Open Detection, LED Short Detection, Local dimming, Serial interface |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |

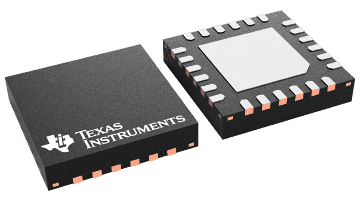

| WQFN (RTW) | 24 | 16 mm² 4 x 4 |
