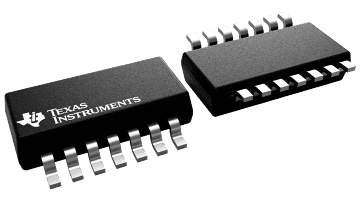

TPSF12C1-Q1 是一款有源滤波器 IC，旨在降低 单相交流电源系统中的共模 (CM) 电磁干扰 (EMI)。
配置了电压检测和电流注入 (VSCI) 的有源 EMI 滤波器 (AEF) 使用电容倍增器电路来模拟传统无源滤波器设计中的 Y 电容器。该器件使用一组检测电容器来检测每条电源线上的高频噪声，并使用注入电容器将降噪电流注入电源线。有效的有源电容由电路增益和注入电容设置。AEF 检测和注入阻抗使用相对较低的电容值，组件尺寸较小。该器件包括集成滤波、补偿和保护电路，以及使能输入。
TPSF12C1-Q1 在 EMI 测量所需频率范围内提供了极低的 CM 噪声阻抗路径。在指定频率范围（例如 150kHz 至 3MHz）的下限降低高达 30dB 的 CM 噪声，可显著降低 CM 滤波器实施方案的尺寸、重量和成本。
| Device type | Common-mode AEF |
| Power supply solution | AC/DC |
| Supply voltage (max) (V) | 16 |
| Supply voltage (min) (V) | 8 |
| Number of phases | 1 |
| Iout (A) | ±0.1 |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 150 |
| TI functional safety category | Functional Safety-Capable |
| SOT-23-THN (DYY) | 14 | 13.692 mm² 4.2 x 3.26 |
