INA241x 是一款超精密双向电流检测放大器，可在 -5 V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在 ±10µV（最大值）的低失调电压、±0.01%（最大值）的小增益误差和 166dB（典型值）的高直流 CMRR 等特性的综合作用下，可实现高精度电流测量。 INA241x 适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换， INA241x 内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小。
INA241x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。 INA241x 有五个增益选项：10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。
INA241x 的额定工作温度范围为 -40°C 至 +125°C。
| Product type | Analog output |
| Common-mode voltage (max) (V) | 110 |
| Common-mode voltage (min) (V) | -5 |
| Input offset (±) (max) (µV) | 8, 10, 15, 20 |
| Input offset drift (±) (typ) (µV/°C) | 0.05 |
| Voltage gain (V/V) | 10, 20, 50, 100, 200 |
| CMRR (min) (dB) | 150 |
| Bandwidth (kHz) | 1100 |
| Supply voltage (max) (V) | 20 |
| Supply voltage (min) (V) | 2.7 |
| Iq (max) (mA) | 3 |
| Number of channels | 1 |
| Gain error (%) | 0.01, 0.015 |
| Gain error drift (±) (max) (ppm/°C) | 1 |
| Slew rate (V/µs) | 8 |
| Features | Bidirectional, Enhanced PWM Rejection, Low-side Capable, Ultra precise |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

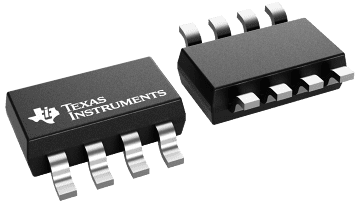

| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| SOT-23-THN (DDF) | 8 | 8.12 mm² 2.9 x 2.8 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
