TLVM23615

正在供货

3-36V 输入 1-6V 输出 1.5A 同步降压电源模块

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

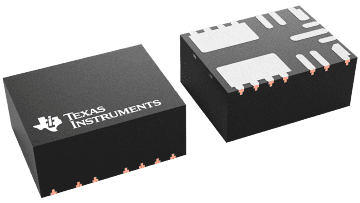

TLVM236x5 是一款 1.5A 或 2.5A、36V 输入同步直流/直流降压电源模块，它在紧凑且易于使用的 3.5mm × 4.5mm × 2mm、11 引脚 QFN 封装中整合了引线框上倒装芯片 (FCOL) 封装、功率 MOSFET、集成电感器和启动电容器。小型 HotRod™ QFN 封装技术可提高热性能，确保可在高环境温度下工作。器件可通过电阻反馈分压器配置为 1V 至 6V 输出。

TLVM236x5 旨在满足常开型工业应用的低待机功耗要求。自动模式可在轻负载运行时进行频率折返，在输入电压 (V IN) 为 13.5V 时实现 1.5µA 的空载电流消耗和高轻负载效率。PWM 和 PFM 模式之间的无缝转换以及低 MOSFET 导通电阻可确保在整个负载范围内提供出色的效率。

TLVM236x5 采用具有内部补偿的峰值电流模式架构，用于维持稳定运行和超小的输入电容。RT 引脚可用于在 200kHz 至 2.2MHz 范围内设置频率，来避开噪声敏感频带。

功能安全型
- 有助于进行功能安全系统设计的文档
多功能同步降压直流/直流模块：
- 集成 MOSFET、电感器、C BOOT 电容器和控制器
- 3V 至 36V 的宽输入电压范围
- 高达 40V 的输入瞬态保护
- 结温范围为 –40°C 至 +125°C
- 4.5mm × 3.5mm × 2mm 超模压塑料封装
- 使用 RT 引脚可在 200kHz 至 2.2MHz 范围内调节频率
在整个负载范围内具有超高效率：
- 在 12V V IN、 5V V OUT、1MHz、I OUT = 2.5A 时效率高于 88%
- 在 V IN = 24V、 V OUT = 5V、1MHz、I OUT = 2.5A 时效率高于 87%
- 在 V IN = 13.5V 时待机 I Q 低至 1.5µA
针对超低 EMI 要求进行了优化：
- Flip-Chip On Lead (FCOL) 封装
- 电感器和启动电容器集成
- 符合 CISPR 11 B 类要求
输出电压和电流选项：
- 可调输出电压范围为 1V 至 6V
适用于可扩展电源：
- 与以下器件引脚兼容：
  - TPSM365R6（65V，600mA）
使用 TLVM236x5 并借助 WEBENCH Power Designer 创建定制设计方案

Iout (max) (A)	1.5
Vin (min) (V)	3
Vin (max) (V)	36
Vout (min) (V)	1
Vout (max) (V)	6
EMI features	Integrated capacitors, Low parasitic Hotrod packaging
Operating temperature range (°C)	-40 to 125
Iq (typ) (mA)	0.0015
Regulated outputs (#)	1
TI functional safety category	Functional Safety-Capable
Topology	Buck, Synchronous Buck
Type	Module
Rating	Catalog

QFN-FCMOD (RDN)

15.75 mm² 4.5 x 3.5
