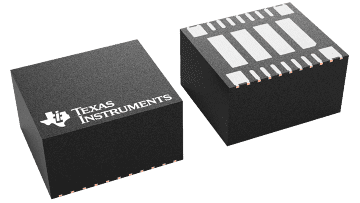

TPSM63608 源自同步降压模块系列，是一款高度集成的 36V、 6A 直流/直流解决方案，集成了多个功率 MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod™ QFN 封装。该模块的 VIN 和 VOUT 引脚位于封装的边角处，可优化输入和输出电容器的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。
TPSM63608 具有 1V 到 20V 的输出电压，旨在快速、轻松实现小尺寸 PCB 的低 EMI 设计。总体解决方案仅需四个外部元件，并且省去了设计流程中的磁性和补偿元件选择过程。
尽管针对空间受限型应用采用了简易的小尺寸设计， TPSM63608 模块还提供了许多特性来实现稳健的性能：具有迟滞功能的精密使能端可实现输入电压 UVLO 调节、电阻可编程开关节点压摆率和展频选项以改善 EMI。与集成式 VCC、自举和输入电容器一起使用，可提高可靠性和密度。该模块可配置为在满负载电流范围 (FPWM) 内保持恒定开关频率，也可配置为可变频率 (PFM) 以提高轻负载效率。包含 PGOOD 指示器，可实现时序控制、故障报告和输出电压监测功能。
空白
| Iout (max) (A) | 6 |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 36 |
| Vout (min) (V) | 1 |
| Vout (max) (V) | 20 |
| EMI features | Integrated capacitors, Low parasitic Hotrod packaging, Spread Spectrum |
| Features | EMI Tested, Enable, Frequency synchronization, Light Load Efficiency, Overcurrent protection, Power good, Spread Spectrum |
| Operating temperature range (°C) | -40 to 125 |
| Iq (typ) (mA) | 0.008 |
| Regulated outputs (#) | 1 |
| Switching frequency (max) (kHz) | 2200 |
| Switching frequency (min) (kHz) | 200 |
| Duty cycle (max) (%) | 98 |
| TI functional safety category | Functional Safety-Capable |
| Topology | Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| Control mode | Peak-Current |
| B3QFN (RDF) | 22 | 48.75 mm² 7.5 x 6.5 |
