TPS548C26

正在供货

产品详情

TPS548C26 器件是一款高度集成的降压转换器，采用 D-CAP+ 控制拓扑，可实现快速瞬态响应。该器件不需要外部补偿，因此易于使用并且仅需要很少的外部元件。该器件非常适合空间受限的数据中心应用。

TPS548C26 器件具有真差分遥感功能和高性能集成 MOSFET，在整个工作结温范围具有高精度 (±1%) 0.8V 电压基准。该器件具有快速负载瞬态响应、精确负载调节和线路调节、跳跃模式或 FCCM 运行模式以及可编程软启动时间。提供具有可选断续或闭锁响应的过流、过压、欠压、过热保护。

TPS548C26 是一款无铅器件，符合 RoHS 标准，无需豁免。

集成 4.0mΩ 和 1.0mΩ MOSFET，可实现 35A 持续电流运行
支持 5V 外部偏置，可提高效率并实现 2.7V 最小输入电压
0.8V 至 5.5V 输出电压范围
提供精密电压基准和差分遥感，可实现高输出精度
- 0°C 至 85°C T J 时 V OUT 容差为 ±0.5%
- -40°C 至 125°C T J 时 V OUT 容差为 ±1%
D-CAP+™ 具有快速瞬态响应的控制拓扑，支持所有陶瓷输出电容器
可通过 SS 引脚选择内部环路补偿
提供可选逐周期谷值电流限制
在 DCM 或 FCCM 运行模式下，可选工作频率为 0.6MHz 至 1.2MHz
提供安全启动至预偏置输出
可编程软启动时间为 1ms 至 8ms
开漏电源正常输出 (PG)
具有可选断续或闭锁响应的过流、过压、欠压、过热保护
5mm × 6mm、37 引脚 WQFN-FCRLF 封装
TPS544C26 采用相同封装的 SVID/I 2C 转换器

Vin (min) (V)	4
Vin (max) (V)	16
Vout (min) (V)	0.8
Vout (max) (V)	5.5
Iout (max) (A)	35
Iq (typ) (mA)	7.9
Switching frequency (min) (kHz)	600
Switching frequency (max) (kHz)	1200
Features	UVLO Fixed
Operating temperature range (°C)	-40 to 125
Rating	Catalog
Regulated outputs (#)	1
Control mode	D-CAP+
Duty cycle (max) (%)	80
Type	Converter

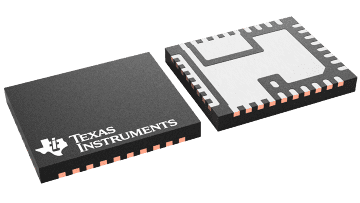

WQFN-FCRLF (RXX)

30 mm² 6 x 5
