LM25149-Q1 是一款 42V 超低 IQ 同步降压直流/直流控制器，适合高电流单输出应用。该控制器使用峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。 LM25149-Q1 可设置为以双相模式运行，实现精确的电流共享，适合高电流应用。该器件可在低至 3.5V 的 VIN 和接近 100% 的占空比（如果需要）下运行。
LM25149-Q1 有两个独特的 EMI 降低特性：有源 EMI 滤波器和双随机展频 (DRSS)。有源 EMI 滤波器可检测直流输入总线上的任何噪声或纹波电压，并注入异相消除信号以减少干扰。DRSS 将低频三角调制与高频随机调制相结合，可分别在低频和高频频带上降低 EMI。此项混合技术符合业界通用的 EMC 测试中指定的多种分辨率带宽 (RBW) 设置。
LM25149-Q1 的其他特性包括 150°C 最大工作结温、可在轻负载条件下降低电流消耗的用户可选二极管仿真功能、用于故障报告和输出监控的开漏电源正常标志、精密使能输入、单调启动至预偏置负载、集成 VCC 偏置电源稳压器和自举二极管、3ms 内部软启动时间和带自动恢复功能的热关断保护。

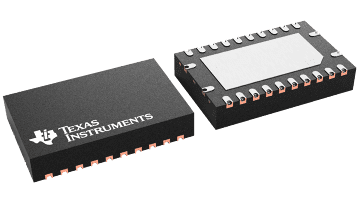

LM25149-Q1 控制器采用 3.5mm × 5.5mm 热增强型 24 引脚 VQFN 封装 ，该封装具有可湿性侧面引脚，便于在制造期间进行光学检测。
| Vin (min) (V) | 3.5 |
| Vin (max) (V) | 42 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 36 |
| Iout (max) (A) | 30 |
| Iq (typ) (mA) | 0.0095 |
| Switching frequency (min) (kHz) | 100 |
| Switching frequency (max) (kHz) | 2200 |
| EMI features | Active EMI filter, Spread Spectrum |
| Features | Adjustable current limit, Enable, Frequency synchronization, Load Disconnect, Phase Interleaving, Power good, Pre-Bias Start-Up, Spread Spectrum, Synchronous Rectification, UVLO adjustable |
| Operating temperature range (°C) | -40 to 150 |
| Regulated outputs (#) | 1 |
| TI functional safety category | Functional Safety-Capable |
| Number of phases | 2 |
| Rating | Automotive |
| Control mode | current mode |
| Type | Controller |
| VQFN (RGY) | 24 | 19.25 mm² 5.5 x 3.5 |
