TLV761

正在供货

产品详情

TLV761 是一款线性稳压器，在传统 x1117 稳压器（TLV1117 或 LM1117）的基础上改进了功能，具有更严格的输出精度和低静态电流 (I_Q)，可降低待机功耗。TLV761 与其他采用 SOT-223 封装且具有固定输出的稳压器引脚对引脚兼容。

TLV761 输入电压范围为 2.5V 至 16V，提供的输出电压范围为 0.8V 至 13V，可支持各种应用。

TLV761 的宽带宽 PSRR 性能通常在 1kHz 时大于 60dB，在 1MHz 时大于 40dB，因此有助于减小上游直流/直流转换器的开关频率，并更大限度地减少后置稳压器滤波。

此外，TLV761 还具有内部软启动功能，可减少启动期间的浪涌电流，这有助于通过尽可能减少输入电容来节省设计空间和成本。TLV761 具有折返电流限制，可在高负载电流故障或短路事件期间限制器件的功率耗散。

Output options	Fixed Output
Iout (max) (A)	1
Vin (max) (V)	16
Vin (min) (V)	2.5
Vout (max) (V)	13
Vout (min) (V)	0.8
Fixed output options (V)	1.8, 3.3, 5
Noise (µVrms)	60
Iq (typ) (mA)	0.06
Thermal resistance θJA (°C/W)	83.5
Rating	Catalog
Load capacitance (min) (µF)	1
Regulated outputs (#)	1
Features	Foldback Overcurrent protection
Accuracy (%)	2
PSRR at 100 KHz (dB)	53
Dropout voltage (Vdo) (typ) (mV)	1000
Operating temperature range (°C)	-40 to 125

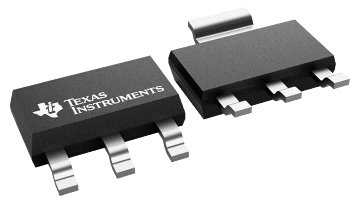

SOT-223 (DCY)

45.5 mm² 6.5 x 7
