BQ21080

正在供货

产品详情

BQ21080 是一款线性电池充电器 IC，专注于小解决方案尺寸和低静态电流以延长电池寿命。该器件采用 8 焊球芯片级封装，无需采用 HDI PCB 工艺进行制造，从而降低了 PCB 成本。该器件可支持高达 800mA 的充电电流和高达 2.5A 的系统负载。

该器件采用标准锂离子或磷酸铁锂充电曲线分三个阶段对电池进行充电：预充电、恒流和恒压。通过热调节提供最大充电电流，同时管理器件温度。该充电器还针对电池间充电进行了优化，具有 3V 的最低输入电压，并且可以承受 25V 的绝对最大线路瞬变。该器件集成了单按钮输入和复位电路，以减小解决方案的总尺寸。

800mA 电源路径线性电池充电器
- 已针对电池间充电和 USB 适配器优化的 3.0V 至 5.9V 输入电压工作范围
- 可耐受 25V 的输入电压
- 可配置的电池调节电压，精度为 0.5%，范围为 3.6V 至 4.65V，阶跃为 10mV
- 5mA 至 800mA 的可配置快速充电电流
- 55mΩ 电池 FET 导通电阻
- 高达 2.5A 的放电电流，支持高系统负载
- 可配置的终止电流，支持低至 0.5mA
- 可配置的 NTC 充电曲线阈值，包括 JEITA 支持
- 用于恢复系统的下电上电和高级复位机制
电源路径管理，用于系统供电和电池充电
- 稳定系统电压 (SYS) 范围为 4.4V 至 4.9V，此外还具有电池电压跟踪功能和输入直通选项
- 可配置的输入电流限制
- 系统可选择适配器或电池电源
- 动态电源路径管理可以对通过弱适配器充电进行优化
超低静态电流模式
- 关断模式下为 30 nA
- 运输模式下为 3.2 µA，支持按钮唤醒
- 仅电池模式下为 4µA
- 睡眠模式下输入适配器 Iq 为 45 µA
单按钮唤醒和复位输入
集成故障保护
- 输入过压保护 (V IN_OVP)
- 电池欠压保护 (V BUVLO)
- 电池短路保护 (BATSC)
- 电池过流保护 (BATOCP)
- 输入电流限制保护 (ILIM)
- 热调节 (TREG) 和热关断 (TSHUT)
- 电池热故障保护 (TS)
- 看门狗和安全计时器故障
- 系统短路保护
- 系统过压保护

Number of series cells	1
Charge current (max) (A)	0.8
Vin (max) (V)	5.5
Cell chemistry	Li-Ion/Li-Polymer, Lithium Phosphate/LiFePO4
Battery charge voltage (min) (V)	3.6
Battery charge voltage (max) (V)	4.65
Absolute max Vin (max) (V)	25
Control topology	Linear
Control interface	I2C
Features	BAT temp thermistor monitoring (JEITA profile), IC thermal regulation, IINDPM (Input current limit), Input OVP, Power Path, VINDPM (Input voltage threshold to maximize adaptor power)
Vin (min) (V)	3
Rating	Catalog
Operating temperature range (°C)	-40 to 85

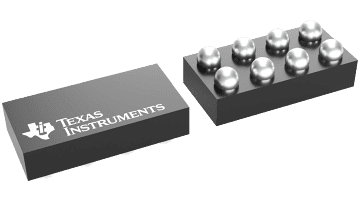

DSBGA (YBG)

1.752689 mm² 1.783 x 0.983
