TPS631010

正在供货

产品详情

TPS631010 和 TPS631011 是采用微型 Wafer Chip Scale Package 的恒定频率峰值电流模式控制降压/升压转换器。这两款器件具有 3A 的典型峰值电流限制和 1.6V 至 5.5V 的输入电压范围，可提供适用于系统前置稳压器和电压稳定器的电源解决方案。

根据输入电压的不同，当输入电压近似等于输出电压时，TPS631010 和 TPS631011 会自动以升压、降压或 3 周期降压/升压模式运行。模式切换采用定义的占空比进行，避免了不必要的模式内切换，从而减少输出电压纹波。8µA 静态电流和省电模式可在轻负载甚至空载条件下实现超高效率。

这些器件采用 WCSP 封装，具有超小解决方案尺寸。

1.6V 至 5.5V 输入电压范围
- 器件启动时输入电压大于 1.65V
1.2V 至 5.5V 输出电压范围（可调节）
- PFM 模式支持 1.0V V OUT
高输出电流能力，3A 峰值开关电流
- V IN ≥ 3V、V OUT = 3.3V 时，输出电流为 2A
- V IN ≥ 2.7V、V OUT = 3.3V 时，输出电流为 1.5A
有源输出放电（仅 TPS631011）
在整个负载范围内具有高效率
- 8µA 静态电流（典型值）
- 可配置的自动节电模式和强制 PWM 模式
峰值电流降压/升压模式架构
- 无缝模式转换
- 正向和反向电流运行
- 启动至预偏置输出
- 固定频率运行，2MHz 开关频率
安全、可靠运行的特性
- 过流保护和短路保护
- 采用有源斜坡的集成软启动
- 过热保护和过压保护
- 带负载断开功能的真正关断功能
- 正向和反向电流限制
小解决方案尺寸
- 小型 1µH 电感器
- 1.803mm × 0.905mm WCSP 封装

Topology	Buck-Boost
Vin (min) (V)	1.6
Vin (max) (V)	5.5
Vout (max) (V)	5.5
Vout (min) (V)	1.2
Duty cycle (max) (%)	90
Features	Enable, Light Load Efficiency, Load Disconnect, Synchronous Rectification, UVLO Fixed
Switch current limit (typ) (A)	3
Switching frequency (min) (kHz)	1800
Switching frequency (max) (kHz)	2200
Iq (typ) (mA)	0.008
Iout (max) (A)	2
Rating	Catalog
TI functional safety category	Functional Safety-Capable
Operating temperature range (°C)	-40 to 125
Type	Converter

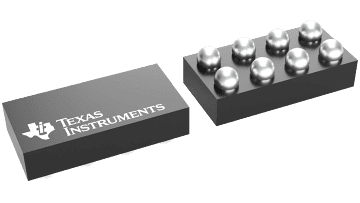

DSBGA (YBG)

1.752689 mm² 1.783 x 0.983
