LMR514x0 是一款简单易用的宽 V IN 同步降压转换器，能够驱动高达 4A 或 5A 的负载电流。该器件具有 4V 至 36V 的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。
LMR514x0 具有可调开关频率，该频率可以通过外部电阻在 200kHz 至 1.1MHz 范围内调节，这提供了优化效率或外部元件尺寸的灵活性。该器件具有可在轻负载时实现高效率的 PFM 版本和实现恒定频率的 FPWM 版本，并可在整个负载范围内实现低输出电压纹波。软启动和补偿电路在内部实现，从而允许器件使用最少的外部元件。
该器件具有内置的保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大时热关断功能。 LMR514x0 采用 WSON-12 封装。
| Vin (min) (V) | 4 |
| Vin (max) (V) | 36 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 34 |
| Iout (max) (A) | 5 |
| Iq (typ) (mA) | 0.025 |
| Switching frequency (min) (kHz) | 200 |
| Switching frequency (max) (kHz) | 1100 |
| Features | Enable, Fixed Output, Forced PWM, Light Load Efficiency, Power good, Soft Start Fixed, Synchronous Rectification, UVLO Fixed |
| Operating temperature range (°C) | -40 to 150 |
| Rating | Catalog |
| TI functional safety category | Functional Safety-Capable |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 96 |
| Type | Converter |

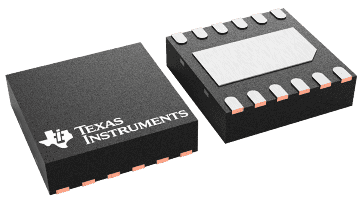

| WSON (DRR) | 12 | 9 mm² 3 x 3 |
