LP876242-Q1系列介绍资料

您当前的位置：首页 > 电源管理 > 多通道 IC (PMIC) > LP876242-Q1

LP876242-Q1

正在供货

产品详情

LP876242-Q1 器件旨在满足各种安全相关的汽车和工业应用中新型处理器和平台的电源管理要求。该器件具有 4 个降压直流/直流转换器内核，可产生四个单相输出。该器件设置可通过兼容 I²C 的串行接口或 SPI 串行接口进行更改。

开关时钟会强制进入 PWM 模式，并且相位会交错。可以将开关与外部时钟同步并启用展频模式，以最大限度地降低干扰。

LP876242-Q1 器件具有保护和诊断机制，如寄存器和接口 CRC、短路保护、热监测和关断。 LP876242-Q1 器件可通过中断处理程序向处理器报告这些事件，以便处理器采取相关措施进行响应。

具有符合 AEC-Q100 标准的下列特性：
- 输入电压： 3.0 V 至 5.5V
- 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
符合功能安全标准
- 专为功能安全应用开发
- 有助于使 ISO 26262 系统设计符合 ASIL-D 要求的文档
- 有助于使 IEC 61508 系统设计符合 SIL-3 要求的文档
- 系统可满足 ASIL D 级要求
- 硬件完整性高达 ASIL-D 级
- 窗口式电压和过流监控器
- 具有可选触发/Q&A 模式的看门狗
- 电平或 PWM 错误信号监控 (ESM)
- 具有高温警告和热关断功能的温度监测
- 对配置寄存器和非易失性存储器的位完整性 (CRC) 错误检测
4 个高效降压直流/直流转换器：
- 输出电压： 0.9V 至 1.9V
- 最大输出电流： 4A/3A/3A/2A
- 可编程输出电压压摆率：0.5 mV/µs 至 33 mV/µs
- 开关频率： 8.8 MHz
10 个可配置通用 I/O (GPIO)
SPMI 接口支持多个 PMIC 同步
输入过压监控 (OVP) 和欠压锁定 (UVLO)

Regulated outputs (#)	4
Configurability	Factory programmable, Software configurable
Vin (min) (V)	3
Vin (max) (V)	5.5
Iout (max) (A)	4
Features	GPIO, Overvoltage protection, SPMI, UVLO
TI functional safety category	Functional Safety-Compliant
Step-up DC/DC converter	0
Step-down DC/DC converter	4
Step-down DC/DC controller	0
Step-up DC/DC controller	0
LDO	1
Iq (typ) (mA)	0.033
Rating	Automotive
Switching frequency (max) (kHz)	9600
Operating temperature range (°C)	-40 to 125
Processor supplier	Texas Instruments
Processor name	mmWave AWR, mmWave IWR
Shutdown current (ISD) (typ) (µA)	1
Switching frequency (typ) (kHz)	8800

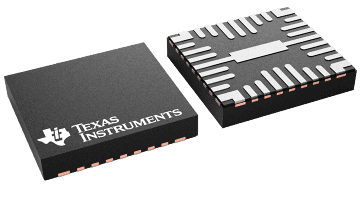

VQFN-HR (RQK)

27.5 mm² 5.5 x 5
