TPS563300 是一款易于使用的高效同步降压转换器，具有 3.8V 至 28V 的宽输入电压范围，并支持高达 3A 的持续输出电流和 0.8V 至 22V 的输出电压。
该器件采用固定频率峰值电流控制模式，可实现快速瞬态响应以及出色的线路和负载调节。该器件具有经过优化的内部环路补偿功能，因此在宽输出电压和工作频率范围内无需外部补偿元件。脉冲频率调制 (PFM) 模式可在很大程度上提高轻负载效率。低静态电流特性有益于在低功耗运行时延长电池寿命。该器件还具有展频功能，有助于降低 EMI 噪声。

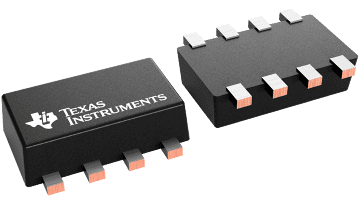

该器件提供包括 OTP、OVP、UVLO、逐周期过流限制以及断续模式 UVP 在内的全面保护。该器件采用 0.5mm 引脚间距的小型 SOT583 (1.6mm × 2.1mm) 封装，并且具有经过优化的引脚排列，可简化 PCB 布局并提供良好的 EMI 性能。
| Vin (min) (V) | 3.8 |
| Vin (max) (V) | 28 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 22 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 0.02 |
| Switching frequency (min) (kHz) | 500 |
| Switching frequency (max) (kHz) | 500 |
| EMI features | Spread Spectrum |
| Features | Enable, Light Load Efficiency, Over Current Protection, Soft Start Fixed, Spread Spectrum, Synchronous Rectification |
| Operating temperature range (°C) | -40 to 150 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 98 |
| Type | Converter |
| SOT-5X3 (DRL) | 8 | 3.36 mm² 2.1 x 1.6 |
