BQ25172

正在供货

产品详情

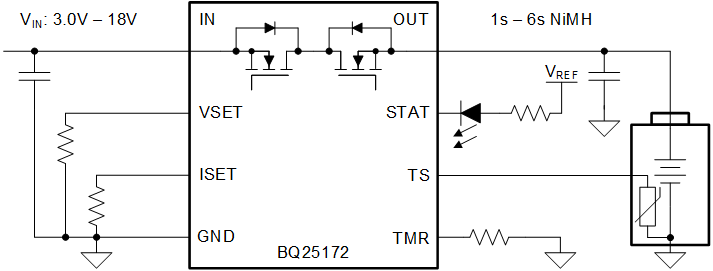

BQ25172 是一款集成 800mA 线性充电器，适用于工业和医疗应用的 1 节至 6 节镍氢电池。该器件具有为电池充电的单电源输出。只要安全计时器期间内平均系统负载不会妨碍电池充满电，就可以使系统负载与电池并联。当系统负载与电池并联时，充电电流会由系统和电池共享。

该器件仅在恒流模式下为镍氢电池充电，并在可编程计时器到期或电池电压超过 V_{OUT_OVP} 阈值时终止充电周期。在所有充电阶段，内部控制环路监控 IC 结温，并在其超过内部温度阈值 T_REG 时降低充电电流。

充电器功率级和充电电流感测功能均完全集成。该充电器具有高精度电流、充电状态显示和基于计时器的充电终止功能。可通过外部电阻器对串联电池数、充电电流和充电计时器进行编程。间歇充电允许镍氢电池在其电压低于再充电阈值时自动再充电，以缩短计时器持续时间。

可承受高达 30V 的输入电压
自动睡眠模式，可降低功耗
- 350nA 电池泄漏电流
- 禁用充电时，输入泄漏电流为 85µA
通过间歇性充电功能支持 1 节至 6 节镍氢电池
操作可使用外部电阻器进行编程
- VSET 用于设置镍氢电池节数（1 节至 6 节）
- 用于设置 10mA 至 800mA 充电电流的 ISET
- TMR 用于设置充电安全计时器时间（4 小时至 22 小时）
高精度
- 充电电压精度为 ±0.5%
- 充电电流精度为 ±10%
充电特性
- NTC 热敏电阻输入用于监控电池温度
- 禁用低温和高温充电
- V_{OUT_OVP} 在低温下降低
- TS 引脚用于充电功能控制
- 用于状态和故障指示的开漏输出
集成故障保护
- 18V 输入过压保护
- 基于 VSET 的输出过压保护
- 1000mA 过流保护
- 125°C 热调节；150°C 热关断保护
- OUT 短路保护
- VSET、ISET、TMR 引脚短路/开路保护

Number of series cells	1, 2, 3, 4, 5, 6
Charge current (max) (A)	0.8
Vin (max) (V)	18
Cell chemistry	NiMH
Battery charge voltage (max) (V)	10.5
Absolute max Vin (max) (V)	30
Control topology	Linear
Control interface	Standalone (RC-Settable)
Features	BAT temp thermistor monitoring (hot/cold profile), IC thermal regulation
Vin (min) (V)	3
Rating	Catalog
Operating temperature range (°C)	-40 to 125

WSON (DSG)

4 mm² 2 x 2
