LM5152-Q1

正在供货

产品详情

LM5152x-Q1（LM5152-Q1 和 LM51521-Q1）器件是一款涉及峰值电流模式控制、具有宽输入范围的同步升压控制器。

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1：–40°C 至 +125°C，T_A
提供功能安全
- 有助于进行功能安全系统设计的文档
适用于宽工作电压范围的汽车类电池供电应用
- 3.8V 至 42V 输入电压工作范围
- 5V 至 20V （提供高达 57V 的保护）动态可编程 V_OUT
- BIAS ≥ 3.8V 时最小输入升压为 0.8V
- V_SUPPLY > V_LOAD 时进行旁路操作（仅限 LM5152，请参阅器件比较表）
最小电池消耗
- 关断电流 ≤ 3 µA
- 自动模式转换
- 睡眠模式下的电池消耗 ≤ 11 µA（旁路操作，电荷泵关闭）
- 睡眠模式下的电池消耗 ≤ 33 µA（旁路操作，电荷泵打开）
- 睡眠模式下的偏置电流 I_Q ≤ 13 µA（跳跃模式）
- 强大的 5V MOSFET 驱动器
解决方案尺寸小、成本低
- 最大开关频率为 2.2 MHz
- 内部自举二极管
- 在 V_IN 范围内峰值电流限值保持恒定
- 支持 DCR 电感器电流感测
- 具有可润湿侧翼的 QFN-20 封装
避免 AM 频带干扰和串扰
- 可选的时钟同步
- 100 kHz 至 2.2 MHz 开关频率
- 可选开关模式（FPWM、二极管仿真和跳跃模式）
EMI 缓解
- 可选可编程扩展频谱
- 无引线封装
可编程性和灵活性
- 动态 V_OUT 跟踪
- 动态开关频率编程
- 可编程线路 UVLO
- 可调软启动
- 自适应死区时间
- 升压状态指示器
集成保护特性
- 逐周期峰值电流限制
- 过压保护
- HB-SW 短路保护
- 热关断

Topology	Boost
Vin (min) (V)	3.8
Vin (max) (V)	42
Vout (min) (V)	5
Vout (max) (V)	20
Regulated outputs (#)	1
Switching frequency (min) (kHz)	100
Switching frequency (max) (kHz)	2200
Iq (typ) (mA)	0.011
Features	Adjustable current limit, Bypass Mode, Enable, Frequency synchronization, Hiccup mode protection, Light Load Efficiency, Spread Spectrum, Synchronization, Synchronous Rectification, Tracking, UVLO adjustable
Duty cycle (max) (%)	94
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Operating temperature range (°C)	-40 to 150
Type	Controller

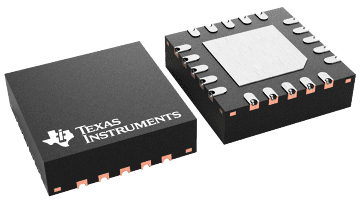

VQFN (RGR)

12.25 mm² 3.5 x 3.5
