LP5891

正在供货

具有 16 位 PWM 调光和超低功耗的 48 × 16 LED 矩阵驱动器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

LP5891 是一款高度集成的共阴极 LED 矩阵驱动器，具有 48 个恒流源和 16 个扫描 FET。 LP5891 采用高速 rising沿传输接口，可支持高器件数菊花链，同时尽可能降低电磁干扰 (EMI)。内部 GCLK 速率范围为 40MHz 至 160MHz。该器件在工作期间还能实现 LED 开路/弱短路/短路检测和消除。

支持分立式 V_CC 和 V_R/G/B 电源
- V_CC 电压范围：2.5V 至 5.5V
- V_R/G/B 电压范围：2.5V 至 5.5V
48 个电流源通道，范围从 0.2 mA 到 20 mA
- 通道间精度：±0.5%（典型值），±2%（最大值）；器件间一致性：±0.5%（典型值），±2%（最大值）
- 低拐点电压：当 I_OUT = 5 mA 时为 0.26V（最大值）
- 3 位（8 级）全局亮度控制
- 8 位（256 级）色彩亮度控制
- 最大 16 位（65536 级）PWM 灰度控制
带 190mΩ R_DS(ON) 的 16 个线路扫描开关
超低功耗
- 低至 2.5V 的独立 V_CC
- 超低 I_CC（低至 3.6 mA），具有 50 MHz GCLK
- 智能省电模式，I_CC 低至 0.9 mA
内置 SRAM 支持 1 至 64 路复用
- 单个器件可驱动 48 × 16 个 LED 或 16 × 16 个 RGB 像素
- 两个器件堆叠后可驱动 96 × 32 个 LED 或 32 × 32 个 RGB 像素
- 三个器件堆叠后可驱动 144 × 48 个 LED 或 48 × 48 个 RGB 像素

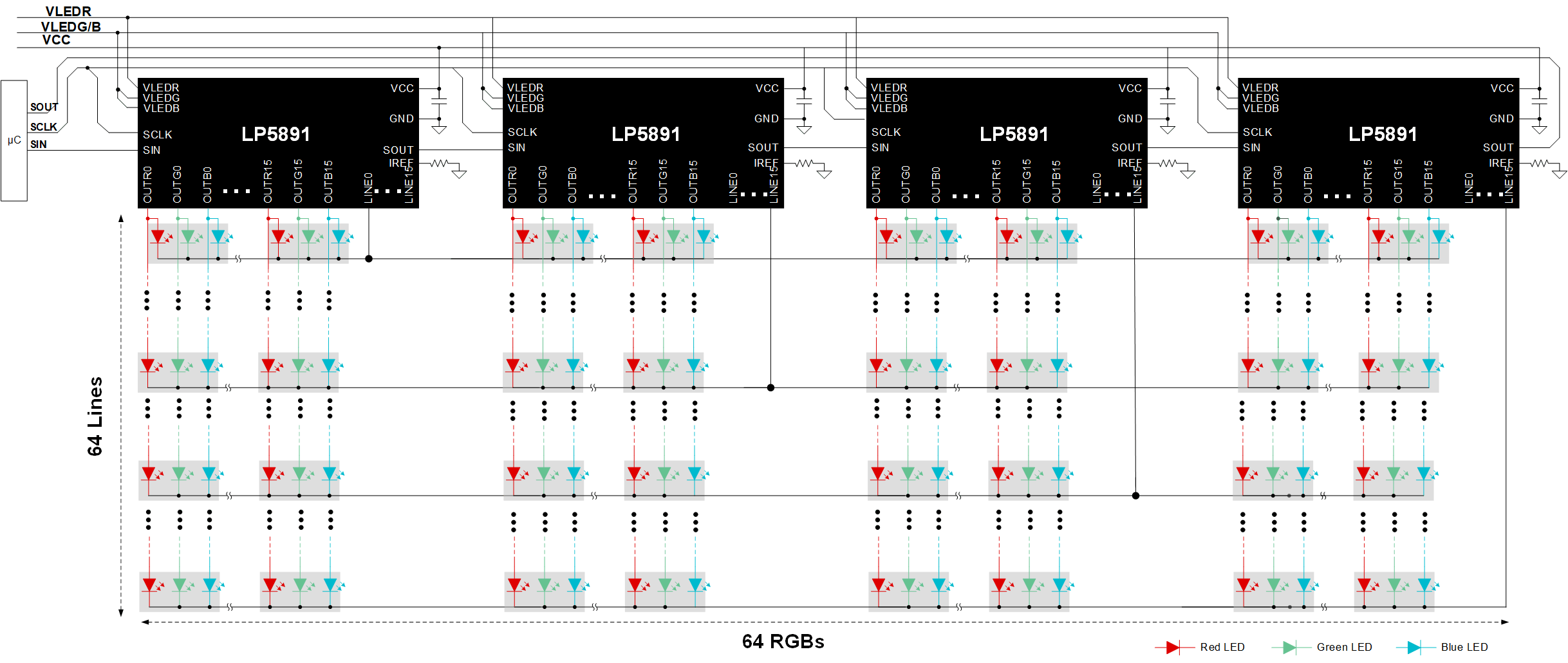

- 四个器件堆叠后可驱动 192 × 64 个 LED 或 64 × 64 个 RGB 像素
高速和低 EMI 连续时钟串行接口 (CCSI)
- 仅三条总线：SCLK/SIN/SOUT
- 外部 50MHz（最大值）SCLK 具有 rising边传输机制
- 内部倍频器支持高频 GCLK
优化了 LED 矩阵显示屏的性能
- 去除上下重影
- 低灰度增强
- LED 开路/弱短路/短路检测和消除
LP5891MRRFR 支持 –55°C 至大概 125°C 的工作环境温度

Number of channels	48
LED current per channel (mA)	20
LED configuration	Matrix
Program memory	Yes
Topology	Linear
Vin (min) (V)	2.5
Vin (max) (V)	5.5
Iout (max) (A)	0.96
Features	De-ghosting, Intelligent power-saving mode, LOD, LSD
Iq (typ) (mA)	5.5
Shutdown current (ISD) (typ) (µA)	900
Operating temperature range (°C)	-55 to 125
Rating	Catalog

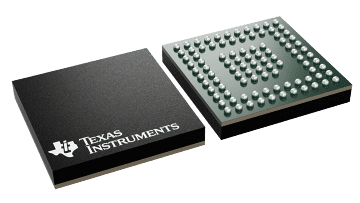

NFBGA (ZXL)	96	36 mm² 6 x 6

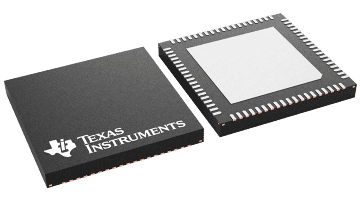

VQFN (RRF)	76	81 mm² 9 x 9
