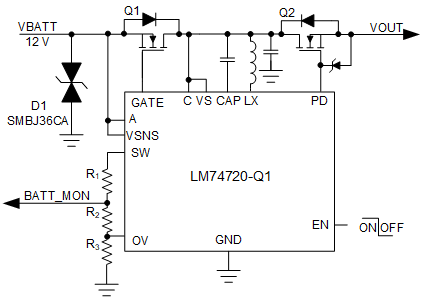

LM74720-Q1 理想二极管控制器可驱动和控制外部背对背 N 沟道 MOSFET，从而模拟具有电源路径开/关控制和过压保护功能的理想二极管整流器。3V 至 65V 的宽输入电源电压可保护和控制 12V 和 24V 汽车类电池供电的 ECU。该器件可承受并保护负载免受低至 –65V 的负电源电压的影响。集成的理想二极管控制器 (GATE) 可驱动第一个 MOSFET 来代替肖特基二极管，实现反向输入保护和输出电压保持功能。具有快速导通和关断比较器的强大升压稳压器可确保在汽车测试（如 ISO16750 或 LV124）期间实现稳健、高效的 MOSFET 开关性能，期间 ECU 会收到输入短时中断以及频率高达 100 kHz 的交流叠加输入信号。运行期间的低静态电流 35 µA（最大值）可实现常开型系统设计。在电源路径中使用了第二个 MOSFET 的情况下，该器件允许使用 EN 引脚实现负载断开控制。在 EN 处于低电平时，静态电流降至 3.3 µA（最大值）。该器件具有可调节过压切断保护功能，可提供负载突降保护。
