LM25143 是一款 42V 同步降压直流/直流控制器，适用于高电流单路或双路输出。该器件源自宽 VIN 范围控制器系列，采用交错式可堆叠峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应、优异的负载和线路调节能力，并可通过用于高输出电流的并联相位实现精确的电流共享。65 ns 的高侧开关超短导通时间有助于获得大降压比，支持从 12V 或 24V 输入到低电压轨的直接降压转换，从而降低系统复杂性和成本。 LM25143 在输入电压突降至 3.5V 时，仍能根据需要以接近 100% 的占空比继续工作。
15 µA 空载静态电流及稳压输出电压可延长电池供电系统的工作运行时间。利用开关稳压器的输出或其他可用电源为 LM25143 供电，可实现更低的输入静态电流和功率损耗。
| Vin (min) (V) | 3.5 |
| Vin (max) (V) | 47 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 36 |
| Iout (max) (A) | 100 |
| Iq (typ) (mA) | 0.0165 |
| Switching frequency (min) (kHz) | 100 |
| Switching frequency (max) (kHz) | 2200 |
| EMI features | Spread Spectrum |
| Features | Adjustable current limit, Enable, Frequency synchronization, Light Load Efficiency, Multiple Outputs, Phase Interleaving, Power good, Pre-Bias Start-Up, Spread Spectrum, Synchronous Rectification, UVLO adjustable |
| Operating temperature range (°C) | -40 to 150 |
| Regulated outputs (#) | 2 |
| TI functional safety category | Functional Safety-Capable |
| Number of phases | 2 |
| Rating | Catalog |
| Control mode | current mode |
| Type | Controller |

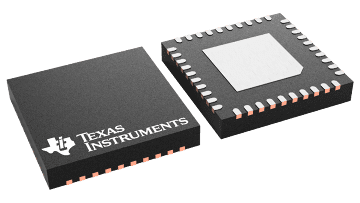

| VQFN (RHA) | 40 | 36 mm² 6 x 6 |
