LP8764-Q1

正在供货

4 个适用于汽车 SoC 的 5A/20A 多相降压转换器 PMIC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

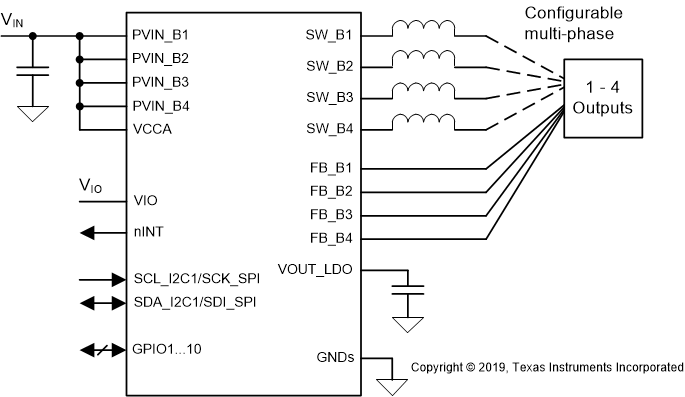

LP8764-Q1 器件旨在满足各种安全相关的汽车和工业应用中新型处理器和平台的电源管理要求。该器件具有 4 个降压直流/直流转换器内核，可配置为从 1 个四相输出到 4 个单相输出的五种不同相位配置。该器件设置可通过兼容 I²C 的串行接口或 SPI 串行接口进行更改。

自动 PFM/PWM（AUTO 模式）操作与自动相位增加和相位减少相结合，可在较宽输出电流范围内最大限度地提高效率。 LP8764-Q1 器件支持对多相位输出的远程差分电压检测，可补偿稳压器输出与负载点 (POL) 之间的 IR 压降，从而提高输出电压的精度。开关时钟可以强制进入 PWM 模式，并且相位会交错。可以将开关与外部时钟同步并启用展频模式，以最大限度地降低干扰。

具有符合 AEC-Q100 标准的下列特性：
- 输入电压： 2.8 V 至 5.5V
- 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
符合功能安全标准
- 专为功能安全应用开发
- 有助于使 ISO 26262 系统设计符合 ASIL-D 要求的文档
- 有助于使 IEC 61508 系统设计符合 SIL-3 要求的文档
- 系统可满足 ASIL D 级要求
- 硬件完整性高达 ASIL-D 级
- 窗口式电压和过流监控器
- 具有可选触发/Q&A 模式的看门狗
- 电平或 PWM 错误信号监控 (ESM)
- 具有高温警告和热关断功能的温度监测
- 对配置寄存器和非易失性存储器的位完整性 (CRC) 错误检测
4 个高效降压直流/直流转换器：
- 输出电压： 0.3V 至 3.34V（多相位输出的电压为 0.3V 至 1.9V）
- 最大输出电流：每相位 5A，四相配置最高可达 20A
- 可编程输出电压压摆率：0.5 mV/µs 至 33 mV/µs
- 开关频率： 2.2 MHz 或 4.4 MHz
10 个可配置通用 I/O (GPIO)
SPMI 接口支持多个 PMIC 同步
输入过压监控 (OVP) 和欠压锁定 (UVLO)

Regulated outputs (#)	4
Configurability	Factory programmable, Software configurable, User programmable
Vin (min) (V)	2.8
Vin (max) (V)	5.5
Iout (max) (A)	20
Features	Error signal monitor, I2C, Multiphase, Power good, SPI, SPMI, Thermal monitor, Voltage monitoring, Watchdog
TI functional safety category	Functional Safety-Compliant
Step-up DC/DC converter	0
Step-down DC/DC converter	4
Step-down DC/DC controller	0
Step-up DC/DC controller	0
LDO	0
Iq (typ) (mA)	16
Rating	Automotive
Switching frequency (max) (kHz)	4800
Operating temperature range (°C)	-40 to 125
Processor supplier	Texas Instruments
Processor name	Jacinto DRA8x, Jacinto TDA4x
Shutdown current (ISD) (typ) (µA)	1
Switching frequency (typ) (kHz)	4400

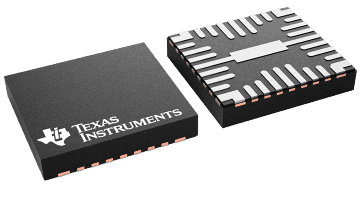

VQFN-HR (RQK)

27.5 mm² 5.5 x 5
