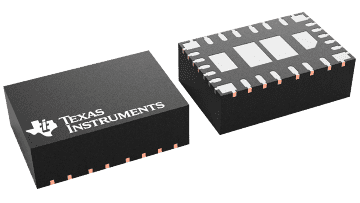

TLVM13630 同步降压电源模块是一款高度集成的 36V、 3A 直流/直流解决方案，集成了多个功率 MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod™ QFN 封装。该模块的 VIN 和 VOUT 引脚位于封装的边角处，可优化输入和输出电容器在布局中的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。
TLVM13630 具有 1V 到 6V 的输出电压，旨在快速、轻松实现小尺寸 PCB 的低 EMI 设计。总体解决方案仅需四个外部元件，并且省去了设计流程中的磁性和补偿元件选择过程。
尽管针对空间受限型应用采用了简易的小尺寸设计， TLVM13630 模块提供了许多特性，可实现稳健的性能：具有迟滞功能的精密使能端可实现输入电压 UVLO 调节、集成 VCC、自举和输入电容器以提高可靠性和密度、 全负载电流范围内恒定开关频率以提高负载瞬态性能、 负输出电压能力以用于反相应用、以及 PGOOD 指示器可实现时序控制、故障保护和输出电压监控。
空白
| Iout (max) (A) | 3 |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 36 |
| Vout (min) (V) | 1 |
| Vout (max) (V) | 6 |
| Soft start | Fixed |
| EMI features | Integrated capacitors, Low parasitic Hotrod packaging |
| Features | EMI Tested, Enable, Overcurrent protection, Power good |
| Operating temperature range (°C) | -40 to 125 |
| Iq (typ) (mA) | 0.009 |
| Regulated outputs (#) | 1 |
| Switching frequency (max) (kHz) | 2200 |
| Switching frequency (min) (kHz) | 200 |
| Duty cycle (max) (%) | 98 |
| Topology | Buck, Inverting Buck-Boost, Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| Control mode | current mode |
| B0QFN (RDH) | 30 | 24 mm² 6 x 4 |
