TPS631000

正在供货

产品详情

TPS631000 是一款采用恒定频率峰值电流模式控制的降压/升压转换器。该器件具有 3A 峰值电流限制（典型值）和 1.6V 至 5.5V 输入电压范围。TPS631000 为系统预稳压器和稳压器提供电源解决方案。

根据输入电压不同，当输入电压近似等于输出电压时，TPS631000 会自动以升压、降压或 3 周期降压/升压模式运行。以定义的占空比进行模式切换，避免不必要的模式内切换，以减少输出电压纹波。静态电流为 8µA，电源处于省电模式，可在轻载甚至空载条件下实现出色效率。

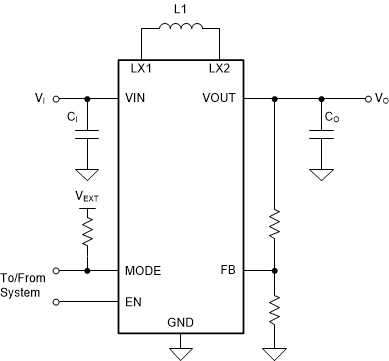

TPS631000 提供非常小的解决方案尺寸，采用 1.2mm × 2.1mm SOT-583 封装、一个 1µH 电感器和一个 0805 输出电容器。

1.6V 至 5.5V 输入电压范围
- 器件启动时输入电压大于 1.65 V
1.2V 至 5.3V 输出电压范围（可调节）
高输出电流能力，3A 峰值开关电流
- V_IN ≥ 3V、V_OUT = 3.3V 时，输出电流为 2A
- V_IN ≥ 2.7V、V_OUT = 3.3V 时，输出电流为 1.5A
在整个负载范围内具有高效率
- 8µA 静态电流（典型值）
- 省电模式
1A 电流阶跃时具有 150mV 的负载阶跃响应
峰值电流降压/升压模式架构
- 无缝转换模式，输出波纹 < 20mV
- 正向和反向电流运行
- 启动至预偏置输出
- 固定频率运行，2MHz 开关频率
安全、可靠运行的特性
- 过流保护和短路保护
- 采用有源斜坡的集成软启动
- 过热保护和过压保护
- 带负载断开功能的真正关断功能
- 正向和反向电流限制
小解决方案尺寸
- 小型 1µH 电感器
- 在整个 V_OUT 范围内支持一个 0805 输出电容器
使用 TPS631000 并借助 WEBENCH Power Designer 创建定制设计

Topology	Buck-Boost
Vin (min) (V)	1.6
Vin (max) (V)	5.5
Vout (max) (V)	5.3
Vout (min) (V)	1.2
Duty cycle (max) (%)	100
Features	Enable, Light Load Efficiency, Load Disconnect, Synchronous Rectification, UVLO Fixed
Switch current limit (typ) (A)	2.9
Switching frequency (min) (kHz)	1800
Switching frequency (max) (kHz)	2200
Iq (typ) (mA)	0.008
Iout (max) (A)	2
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Type	Converter

SOT-5X3 (DRL)

3.36 mm² 2.1 x 1.6
