LM5123-Q1

正在供货

产品详情

LM5123-Q1 器件是一款采用峰值电流模式控制的宽输入范围同步升压控制器。

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1：–40°C 至 +125°C，T_A
提供功能安全
- 可帮助进行功能安全系统设计的文档
适用于宽工作电压范围的汽车类电池供电应用
- 3.8V 至 42V 输入电压工作范围
- 5V 至 20V 或 15V 至 57V 的动态可编程 VOUT
- BIAS 电压大于等于 3.8V 时最小升压输入为 0.8V
- V_SUPPLY > V_LOAD 时进行旁路操作
最小电池消耗
- 关断电流 ≤ 3µA
- 自动模式转换
- 睡眠模式下的电池消耗 ≤ 11µA（旁路操作，电荷泵关闭）
- 睡眠模式下的电池消耗 ≤ 38µA（旁路操作，电荷泵打开）
- 睡眠模式下的偏置电流 I_Q ≤ 13µA（跳跃模式）
- 强大的 5V MOSFET 驱动器
解决方案尺寸小、成本低
- 最大开关频率：2.2MHz
- 内部自举二极管
- 在 VIN 范围内峰值电流限制保持恒定
- 支持 DCR 电感器电流感应
- 具有可湿性侧面的 QFN-20 封装
避免 AM 频带干扰和串扰
- 可选的时钟同步
- 开关频率范围为 100kHz 至 2.2MHz
- 可选开关模式（FPWM、二极管仿真和跳跃模式）
降低 EMI
- 可选可编程扩展频谱
- 无引线封装
可编程性和灵活性
- 动态 VOUT 跟踪
- 动态开关频率编程
- 可编程线路 UVLO
- 可调软启动
- 自适应死区时间
- PGOOD 指示器
集成型保护特性
- 逐周期峰值电流限制
- 过压保护
- HB-SW 短路保护
- 热关断

Topology	Boost
Vin (min) (V)	0.8
Vin (max) (V)	42
Vout (min) (V)	5
Vout (max) (V)	57
Regulated outputs (#)	1
Switching frequency (min) (kHz)	100
Switching frequency (max) (kHz)	2200
Iq (typ) (mA)	0.011
Features	Adjustable current limit, Bypass Mode, Enable, Frequency synchronization, Improved max. duty cycle, Light Load Efficiency, Power good, Spread Spectrum, Synchronization, Synchronous Rectification, Tracking, UVLO adjustable
Duty cycle (max) (%)	93
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Operating temperature range (°C)	-40 to 150
Type	Controller

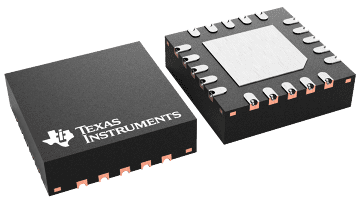

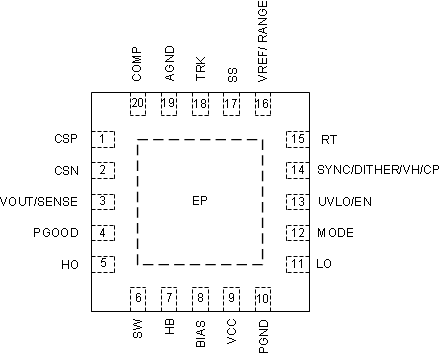

VQFN (RGR)

12.25 mm² 3.5 x 3.5
