TPSM8286xA 器件系列包含 4A 和 6A 降压转换器电源模块，该电源模块经优化可实现小解决方案尺寸和高效率。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。该器件采用紧凑的薄型封装，适用于通过标准表面贴装设备进行自动组装。
通过 DCS-Control 架构可实现严格的输出电压精度（即使与小型输出电容搭配工作时也是如此），以及出色的负载瞬态性能。该转换器在中高负载条件下以 PWM 模式运行，并在轻负载时自动进入省电模式运行，从而在整个负载电流范围内保持高效率。此类器件还可强制进入 PWM 模式运行，以实现超小的输出电压纹波。
器件的 EN 和 PG 引脚支持顺序配置，可带来灵活的系统设计。集成的软启动功能降低了输入电源需要提供的浪涌电流。过热保护和断续短路保护功能使得该解决方案稳健且可靠。
| Iout (max) (A) | 4 |
| Vin (min) (V) | 2.5 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 5.5 |
| Soft start | Fixed |
| Features | EMI Tested, Enable, Light Load Efficiency, Output discharge, Overcurrent protection, Power good |
| Operating temperature range (°C) | -40 to 125 |
| Iq (typ) (mA) | 0.004 |
| Regulated outputs (#) | 1 |
| Switching frequency (max) (kHz) | 2500 |
| Switching frequency (min) (kHz) | 2200 |
| Duty cycle (max) (%) | 100 |
| Topology | Buck, Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| Control mode | DCS-Control |

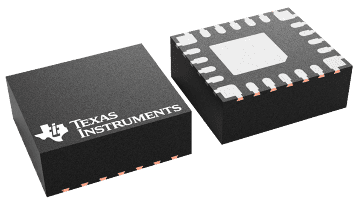

| B0QFN (RDJ) | 23 | 14 mm² 3.5 x 4 |

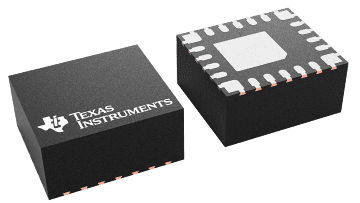

| B0QFN (RDM) | 23 | 14 mm² 3.5 x 4 |
