LP5868

正在供货

具有 8 位模拟和 8/16 位 PWM 调光的 8 × 18 LED 矩阵驱动器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

电子设备变得越来越智能，而且需要使用更多的 LED 提供动画效果和指示功能，因此需要使用高性能 LED 矩阵驱动器以小尺寸解决方案改善用户体验。

LP586x 器件是高性能 LED 矩阵驱动器系列。该系列器件集成了 18 个具有 N（N = 1/2/4/6/8/11）个开关 MOSFET 的恒定电流阱，以支持 N × 18 个 LED 点或 N × 6 个 RGB LED。LP5868 集成了八个 MOSFET，从而支持多达 144 个 LED 点或 48 个 RGB LED。

LP5868 同时支持模拟调光和 PWM 调光方法。对于模拟调光，能够以 256 个阶跃来调节每个 LED 点。对于 PWM 调光，集成式 8 位或 16 位可配置 PWM 发生器可实现平滑且无可闻噪声的调光控制。也可以将每个 LED 点任意映射到 8 位组 PWM，以实现共同调光控制。

LP5868 器件实现了完整的可寻址 SRAM，可尽可能减少数据流量。集成了重影消除电路以消除上下重影。LP5868 还支持 LED 开路和短路检测功能。LP5868 同时支持 1MHz（最大值）I²C 和 12MHz（最大值）SPI。

LED 矩阵拓扑：
- 18 个恒定电流阱，具有 8 个扫描开关，可实现 144 个 LED 点
- 可针对 1 至 8 个扫描开关进行配置
工作电压范围：
- V_CC/V_LED 范围：2.7V 至 5.5V
- 逻辑引脚兼容 1.8V、3.3V 和 5V 电压
18 个高精度恒定电流阱：
- 当 V_CC ≥ 3.3V 时，每个电流阱的电流为 0.1mA–50mA
- 器件间误差：当通道电流 = 50mA 时为 ±3%
- 通道间误差：当通道电流 = 50mA 时为 ±3%
- 相移可平衡瞬态功耗
超低功耗：
- 关断模式：当 EN 为低电平时 I_CC ≤ 1uA
- 待机模式：当 EN 为高电平且 CHIP_EN 为 0（保留数据）时 I_CC ≤ 10uA
- 有源模式：当通道电流为 5mA 时 I_CC = 4.3 mA（典型值）
灵活的调光选项：
- 对每个 LED 点进行单独的开关控制
- 模拟调光（电流增益控制）
  - 为所有 LED 点提供全局 3 位最大电流 (MC) 设置
  - 为红色、绿色和蓝色提供 3 组 7 位颜色电流 (CC) 设置
  - 为每个 LED 点提供单独的 8 位点电流 (DC) 设置
- 以无可闻噪声的频率进行 PWM 调光
  - 为所有 LED 点实现全局 8 位 PWM 调光
  - 为 LED 点任意映射实现 3 组可编程 8 位 PWM 调光
  - 为每个 LED 点实现单独的 8 位或 16 位 PWM 调光
完整的可寻址 SRAM，可更大限度地减少数据流量
针对各个 LED 点进行开路和短路检测
提供重影消除和低亮度补偿功能
接口选项：
- 当 IFS 为低电平时采用 1MHz（最大值）I²C 接口
- 当 IFS 为高电平时采用 12MHz（最大值）SPI 接口

Number of channels	18
LED current per channel (mA)	50
LED configuration	Matrix
Program memory	Yes
Topology	Linear
Vin (min) (V)	2.7
Vin (max) (V)	5.5
Iout (max) (A)	0.9
Features	Analog/PWM mixed dimming, Constant current, Enable/Shutdown, LED Open Detection, LED Short Detection, SPI/I2C, Thermal shutdown
Iq (typ) (mA)	4.3
Shutdown current (ISD) (typ) (µA)	1
Operating temperature range (°C)	-40 to 85
Rating	Catalog

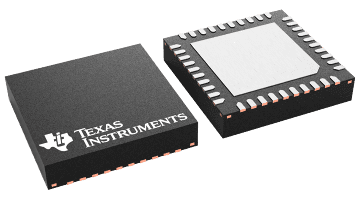

VQFN (RKP)

25 mm² 5 x 5
