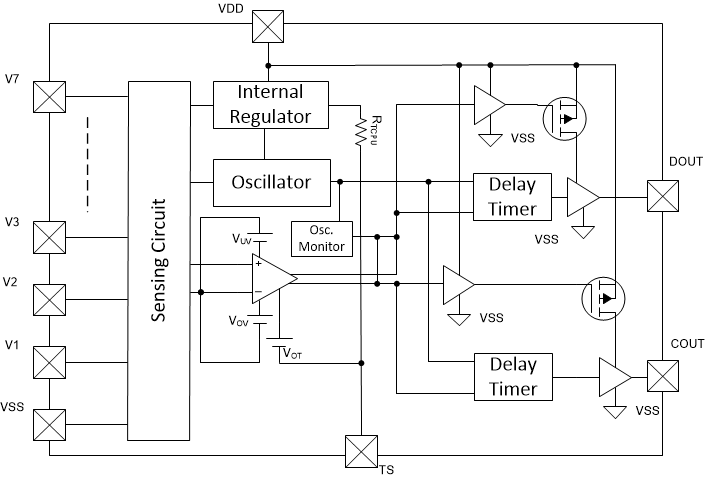

BQ77207 产品系列提供了多种电压和温度监控功能，包括适用于锂离子电池组系统的过压 (OVP)、欠压 (UVP)、开路 (OW)、过热 (OT) 保护，可独立监控每节电池是否具有过压、欠压和开路情况。通过增加外部 NTC 或 PTC 热敏电阻，该器件可以检测到过热情况。
当检测到存在过压、欠压、开路或过热情况时，BQ77207 器件即启动内部延迟计时器。延迟计时器过期时，将触发相应的输出进入其工作状态（根据配置的不同，为高电平或低电平状态）。
如果检测到过压故障，将触发 COUT 引脚。如果检测到欠压故障，将触发 DOUT 引脚。如果检测到过热或开路故障，则同时触发 DOUT 和 COUT 引脚。为了实现更快速的产品线测试，BQ77207 器件可提供延迟时间大幅减少的客户测试模式 (CTM)。
| Function | Protection |
| Number of series cells (min) | 3, 4, 5, 6 |
| Number of series cells (max) | 4, 5, 6, 7 |
| Features | FET drive, Open wire (OW), Over-temperature (OT), Overvoltage, Stackable, Undervoltage |
| Operating current (typ) (µA) | 1 |
| Rating | Catalog |
| Vin (max) (V) | 38.5 |
| TI functional safety category | Functional Safety-Capable |
| Overvoltage protection | 4.275, 4.325 |
| Operating temperature range (°C) | -40 to 110 |
| Battery overvoltage protection (min) (V) | 4.325 |
| Battery overvoltage protection (max) (V) | 4.325 |

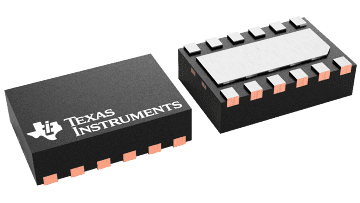

| WSON (DSS) | 12 | 6 mm² 3 x 2 |
