TPS562212 是一款具有成本效益且高度灵活的同步降压转化器，可在可选的 Eco-mode 或强制连续导通模式 (FCCM) 下工作。另外还可以通过 MODE 引脚配置可选的电源正常状态指示器或外部软启动。通过正确配置使能引脚、电源正常状态指示器或外部软启动可以实现电源时序控制。4.2V 至 18V 的宽输入电压范围支持 12V 和 15V 等各种常见的输入电压轨。其输出电压为 0.6V 至 7V，支持高达 2A 的持续输出电流。

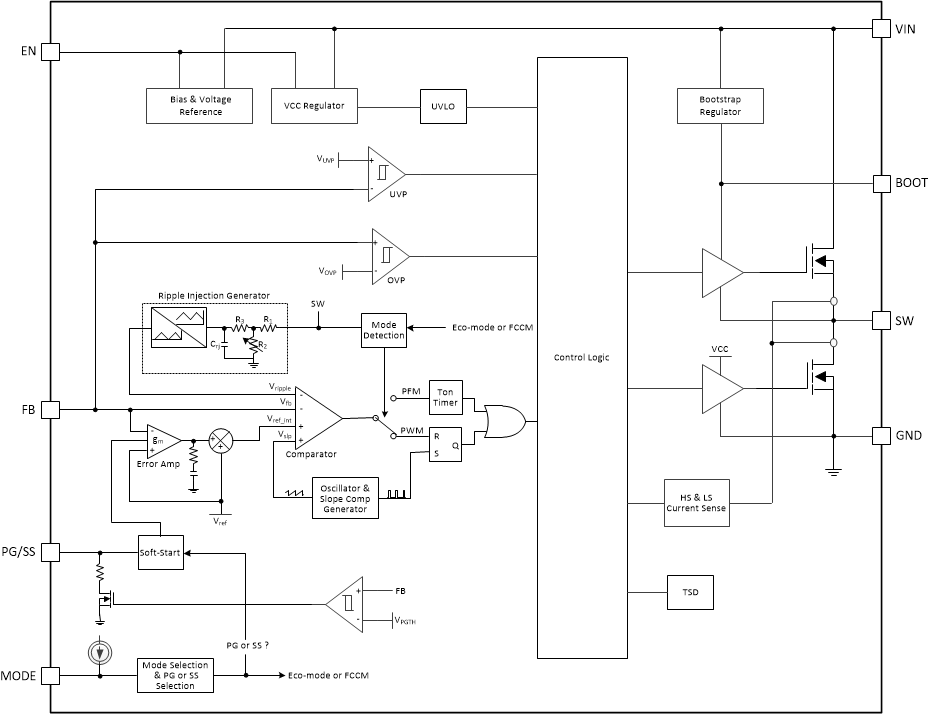

该器件采用高级仿真电流模式 (AECM) 控制拓扑，能够提供快速瞬态响应和真正的固定开关频率。借助内部智能环路带宽控制，该器件无需外部补偿，即可在宽输出电压范围内实现快速瞬态响应。
高侧峰值电流的逐周期电流限制可在过载情况下保护器件，并通过低侧谷值电流限制防止电流失控，增强限制效果。在过压保护 (OVP)、欠压保护 (UVP)、UVLO 保护和热关断保护情况下将触发断续模式。

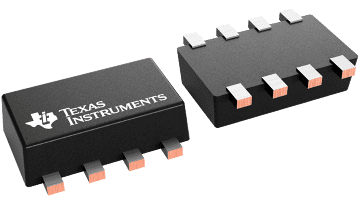

此器件采用 1.6mm x 2.1mm SOT583 封装。
| Vin (min) (V) | 4.2 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 7 |
| Iout (max) (A) | 2 |
| Iq (typ) (mA) | 0.12 |
| Switching frequency (min) (kHz) | 1100 |
| Switching frequency (max) (kHz) | 1300 |
| Features | Enable, Forced PWM, Light Load Efficiency, Over Current Protection, Power good, Soft Start Adjustable, UVLO Fixed |
| Operating temperature range (°C) | -40 to 150 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | ACM/AECM |
| Duty cycle (max) (%) | 98 |
| Type | Converter |
| SOT-5X3 (DRL) | 8 | 3.36 mm² 2.1 x 1.6 |
