TL103W

正在供货

产品详情

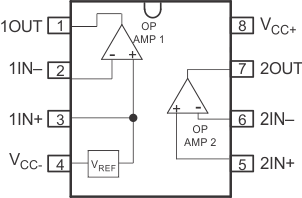

TL103Wx 器件结合了一个双路运算放大器和一个固定电压基准的构建块，两者通常用于开关模式和线性电源的控制电路。OP AMP1 的同相输入在内部连接到固定的 2.5V 基准，而 OP AMP2 是两个输入均未使用的独立放大器。

升级的 TL103WB 具有更优的特性，例如更宽的电源电压范围（高达 36V）、更低的电源电流（275µA/放大器）和更严格的电压调节。这种调节可以通过运算放大器的低失调电压（典型值为 0.3mV）和电压基准的严格容差（25°C 时为 0.44%，运行温度范围内为 1.04%）来实现。

TL103WB 具有 –40°C 至 125°C 的宽温度范围。

全新的 TL103WB 是 TL103W 和 TL103WA 的引脚兼容型升级版本
改进了 B 版本放大器的规格：
- 电源电压范围：3V 至 36V
- 最大输入失调电压低：±2 mV (25°C) 和 ±2.5 mV（在整个温度范围内）
- 增益带宽：1.2MHz
- 总电源电流：550µA
- EMI 抑制：集成射频和 EMI 滤波器
- 温度范围：-40°C 至 125°C
改进了 B 版本基准的规格：
- 固定 2.5V 基准
- 严格的容差，最大值为 0.44% (25°C) 和 1.04%（在整个温度范围内）
- 宽灌电流范围： 0.2 mA（典型值）至 100mA

Number of channels	2
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	3
Rail-to-rail	In to V-
GBW (typ) (MHz)	0.9
Slew rate (typ) (V/µs)	0.4
Vos (offset voltage at 25°C) (max) (mV)	4
Iq per channel (typ) (mA)	0.35
Vn at 1 kHz (typ) (nV√Hz)	50
Rating	Catalog
Operating temperature range (°C)	-40 to 105
Offset drift (typ) (µV/°C)	7
Features	Internal reference
Input bias current (max) (pA)	150000
CMRR (typ) (dB)	85
Iout (typ) (A)	0.012
Architecture	Bipolar
Input common mode headroom (to negative supply) (typ) (V)	0
Input common mode headroom (to positive supply) (typ) (V)	-1.5
Output swing headroom (to negative supply) (typ) (V)	0.005
Output swing headroom (to positive supply) (typ) (V)	-2

SOIC (D)

29.4 mm² 4.9 x 6
