TPS7H2211-SP

正在供货

耐辐射、QMLV 和 QMLP、4.5V 至 14V 输入 3.5A 电子保险丝

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

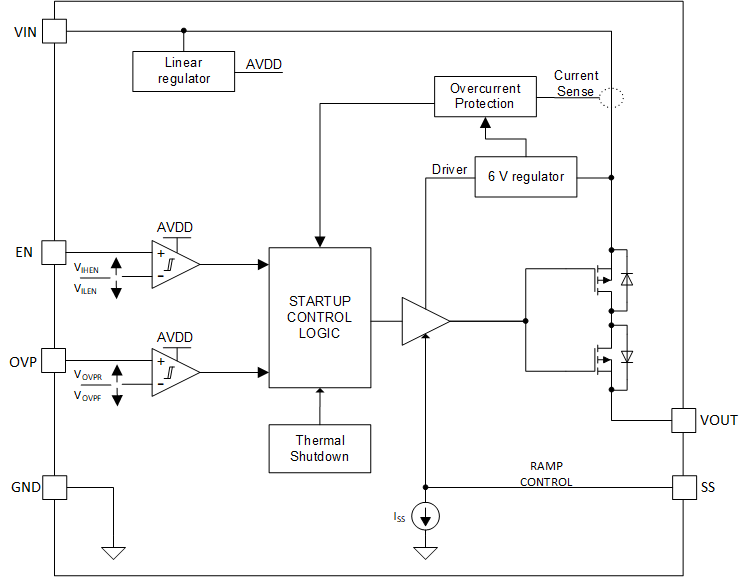

TPS7H2211 是一款单通道电子保险丝（具有附加功能的集成 FET 负载开关），可提供反向电流保护、过压保护和可配置的上升时间，以便最大限度减少浪涌电流（软启动）。此器件包含一个可在 4.5V 至 14V 输入电压范围内运行的 P 沟道 MOSFET，并且支持最大 3.5A 的持续电流。

开关由可与低压控制信号直接连接的打开和关闭输入 (EN) 控制。过压保护和软启动可通过 OVP 和 SS 引脚使用很少的外部组件进行编程。TPS7H2211 采用具有外露散热焊盘的陶瓷和塑料封装，可提高散热性能。QML 5962R1822001VXC 提供了标准微电路图 (SMD)。-SEP 型号 V62/23609 提供了供应商项目图 (VID)。

电离辐射总剂量 (TID) 为 100krad(Si)
- 抗辐射加固保障为 100krad(Si)
确定了单粒子效应 (SEE)
- 单粒子锁定 (SEL)、单粒子烧毁 (SEB) 和单粒子栅穿 (SEGR) 对于线性能量传递 (LET) 的抗扰度 = 75MeV-cm 2/mg*
- 单粒子功能中断 (SEFI) 和单粒子瞬变 (SET) 对于 LET 的额定值 = 75MeV-cm 2/mg*
集成式单通道 eFuse
输入电压范围：4.5 V 至 14 V
低导通电阻 (R ON)，在温度为 25°C 和输入电压为 12V 时具有 60mΩ 的最大值
3.5A 最大持续开关电流
低控制输入阈值支持使用 1.2V、1.8V、2.5V 和 3.3V 逻辑电平
可配置上升时间（软启动）
反向电流保护 (RCP)
过压保护 (OVP)
内部电流限制（快速跳变）
热关断

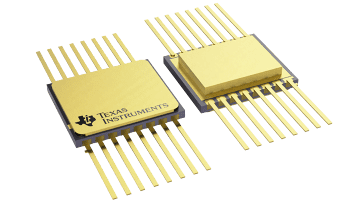

带散热焊盘的陶瓷和塑料封装
支持军用（–55°C 至 125°C）温度范围

FET	Internal
Ron (typ) (mΩ)	54
Vin (min) (V)	4.5
Vin (max) (V)	14
Vabsmax_cont (V)	16
Overcurrent response	Circuit breaker
Fault response	Auto-retry
Soft start	Adjustable
Overvoltage response	Cut-off
Features	Overvoltage protection, Reverse current blocking always, Soft-start, Thermal shutdown
Rating	Space
Device type	eFuses and hot swap controllers
Operating temperature range (°C)	-55 to 125
Function	Inrush current control, Overvoltage protection, Reverse current blocking, Short circuit protection, Thermal shutdown

CFP (HKR)	16	105.6 mm² 11 x 9.6
DIESALE (KGD)	—	See data sheet
