BQ75614-Q1 器件可在不到 200µs 的时间内提供高达 16S 电池模块的高精度电池电压测量，同时该器件还支持分流电阻器电流检测测量。借助集成式前端滤波器，可以在电池输入通道上使用简单、低额定电压的差分 RC 滤波器来实现系统。集成式后 ADC 低通滤波器可以执行经过滤波、类似于直流电的电压测量。该器件还支持集成电流检测功能，可选择与电池电压测量同步，以更好地计算荷电状态 (SOC)。此器件支持自主内部电池平衡，并通过监测温度来自动暂停和恢复平衡，以免出现过热条件。
此器件还包含八个 GPIO 或辅助输入，可执行外部热敏电阻测量。

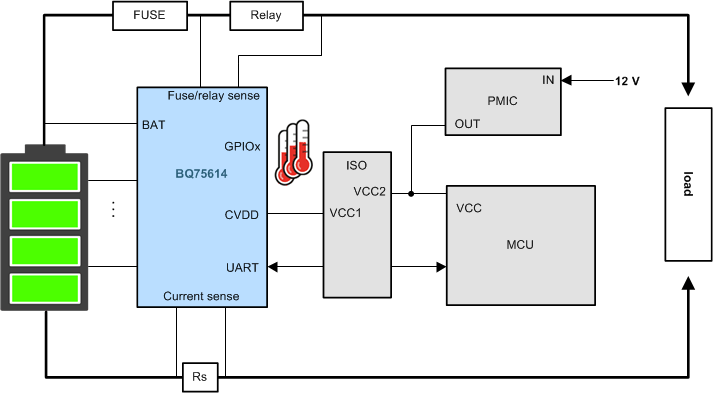

与 BQ75614-Q1 的主机通信可通过以下方式进行连接：器件的专用 UART 接口。。
所有提及 BQ79616-Q1 器件的内容也适用于 BQ79616H-Q1 器件。
| Number of series cells (min) | 6 |
| Vin (max) (V) | 80 |
| Features | Cell balancing, Integrated ADC, Multi-cell support, Open-wire detection, Overtemperature protection, Overvoltage protection, Separate MCU requirement, Stackable (built-in interface), Temperature sensing, Undertemperature protection, Undervoltage protection |
| Device type | Cell monitor and balancer |
| Number of series cells (max) | 14 |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| Battery overvoltage protection (min) (V) | 2.7 |
| Battery overvoltage protection (max) (V) | 4.5 |
| TI functional safety category | Functional Safety-Compliant |
| Communication interface | UART |
| Operating current (typ) (µA) | 9000 |

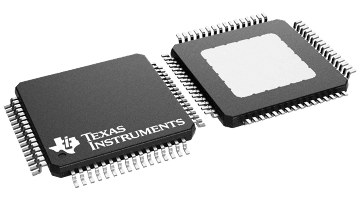

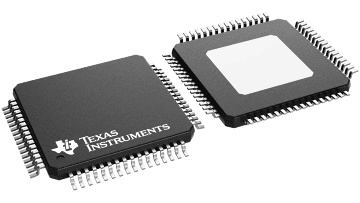

| HTQFP (PAP) | 64 | 144 mm² 12 x 12 |
